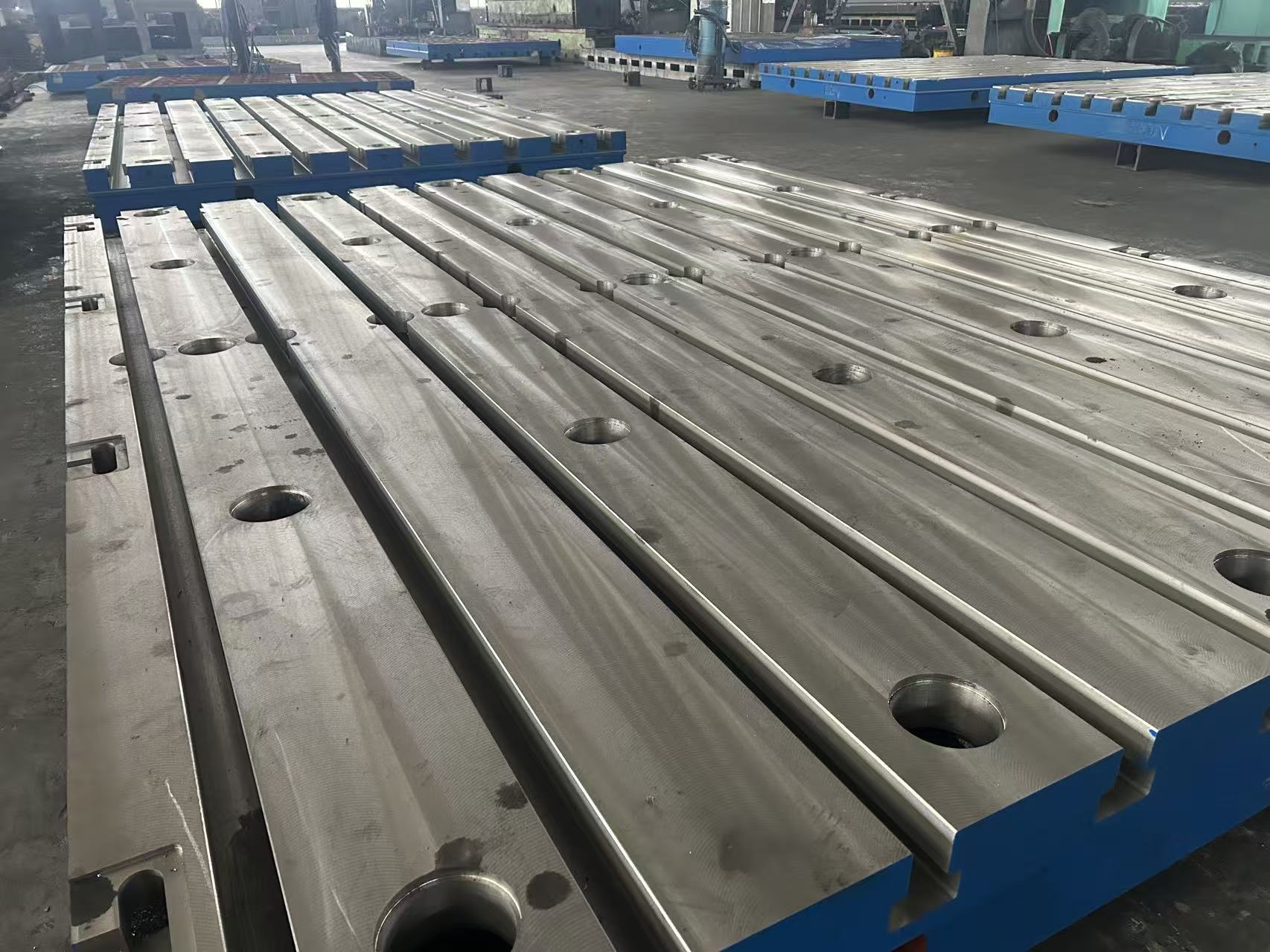

製品概要本製品は、風力発電産業向けに特別にカスタマイズされた高精度な鋳鉄製試験プラットフォームです。風力発電設備の研究開発、部品検査、組立、試運転および性能検証における核心的な基準装置として活用されています。高強度鋳鉄製で、モジュール式のシームレスな継ぎ合わせが可能であり、陸上・洋上を問わず2.0MWから15MWクラスの風力タービンに対応しています。業界の主流となる既存モデルおよび新型モデルの適応要件を完全に満たしています。.
本製品は中国のGB/T規格およびEUのDIN/EN規格の両方に適合しており、完全なコンプライアンスのもと、EU市場において直接販売・使用可能です。風力タービンメーカー、O&Mサービス提供企業、第三者試験機関および研究機関などで広く採用されています。.
基材および性能パラメータ鋳鉄の等級（中国・英国二重規格）HT250 高強度グレーアイアン EU相当：EN-GJL-250（DIN 1691 GG25）引張強度≥250MPa、ブリネル硬さ170～240HB、緻密な組織構造と優れた減衰特性 用途：従来型風力発電設備の組立・検査および一般的な試験（主推奨材種）
HT300 高精度グレーアイアン EU相当：EN-GJL-300（DIN 1691 GG30）引張強度≥300MPa、ブリネル硬さ180～250HB、高い耐摩耗性および変形耐性 用途：高精度な荷重試験、疲労試験、計測器クラスの検査
QT350-22L 低温延性鋳鉄 EU相当：EN-GJS-350-22U-LT 優れた低温衝撃靭性、−40℃で≥12J 用途：洋上風力発電および低温度下での高緯度地域向け風力発電プロジェクト
コア技術および精度基準1. 熱処理：二段階の残留応力除去処理（人工時効＋振動時効）、残留応力≤15μm/m、10年以上安定した性能を確保.
2. 精度等級（GB/T 22095-2008およびDIN 876）：
o 等級000／0：高精度計測および疲労試験向け、平坦度≤0.02mm/m
o 等級1：性能試験および精密組立向け、平坦度≤0.05mm/m
o 等級2：一般組立や溶接治具向け、平坦度≤0.1mm/m
o 等級3：重荷重、基礎構造および大型継ぎ合わせ用途向け
3. 作業面：高精度CNC研削加工によりRa≤1.6μm。Tスロット、Uスロット、位置決め穴、アンカー穴および取付穴はカスタマイズ可能。.
4. 耐荷重：標準で5～500トン、オーダーにより超重量物対応可能。.
標準サイズ（非標準カスタマイズ対応）1000×1000×150mm Tスロット：M16、ピッチ200mm 精度：グレード0／1／2 使用用途：小型部品の検査、治具の位置決め
2000×1000×200mm Tスロット：M18／M20、ピッチ250mm 精度：グレード1／2 使用用途：小型・中型部品の組立および試験
3000×1500×200mm Tスロット：M20／M22、ピッチ250mm 精度：グレード1／2 使用用途：スピンドルおよびギアボックスの試験
4000×2000×250mm Tスロット：M22／M24、ピッチ300mm 精度：グレード1／2／3 使用用途：ハブ、フランジ、主軸の組立および検査
5000×2500×300mm Tスロット：M24／M27、ピッチ300mm 精度：グレード2／3 使用用途：大型発電機および主要部品の試験
6000×3000×350mm Tスロット：M27／M30、ピッチ300mm 精度：グレード2／3 使用用途：高出力風力タービンのフル負荷試験
スプライシングの説明高精度の定位ピンと高強度ボルトによるモジュール式の継ぎ目なき接合。接合後の段差は0.03mm以下。全体の平面度は単板レベルの精度に匹敵。サイズ無制限で、あらゆる大規模作業面へ拡張可能。輸送や設置の課題を解決します。.
