Granite/Marble Circular Platforms: Exclusive Datum Carrier for Machining and Inspection of Circular Workpieces

Overzicht van de oplossing

Dit ronde platform van graniet/marmer is speciaal ontworpen voor het bewerken, inspecteren en assembleren van ronde werkstukken, zoals flenzen, lagerhuizen, tandwielen en ronde mallen. Met als kern “precieze aanpassing aan ronde constructies, 360° bedrijfscompatibiliteit en nanoschaal symmetrische referentiepunten”, overwint het de drie belangrijkste knelpunten van traditionele vierkante platforms: “moeilijke positionering van ronde werkstukken, interferentie bij rotatiebewerkingen en slechte controle over symmetrische precisie”.

Door gebruik te maken van de ultralaag uitzettingscoëfficiënt (5-9×10⁻⁶/℃), de gelijkmatige spanningsverdeling en de uitstekende trillingsbestendigheid (trillingsdempingsgraad ≥85%) van hoogdichtheid natuursteen, biedt het een volledig omtreksgewijs stabiel referentiepunt voor ronde werkstukken. Het garandeert een concentriciteitsfout van ≤0,002 mm en een rondheidsinspectienauwkeurigheid van ≤0,001 mm, waardoor het geschikt is voor toepassingen zoals het bewerken van windenergie-flenzen, de precisie-inspectie van lagers en de assemblage van ronde mallen. Het helpt ondernemingen om de verwerkingsopbrengst van ronde werkstukken met 35% te verhogen en de inspectie-efficiëntie met 50% te verbeteren.

Kernfunctiesysteem

1. Rondexclusieve referentiepunten en rotatieaanpassing

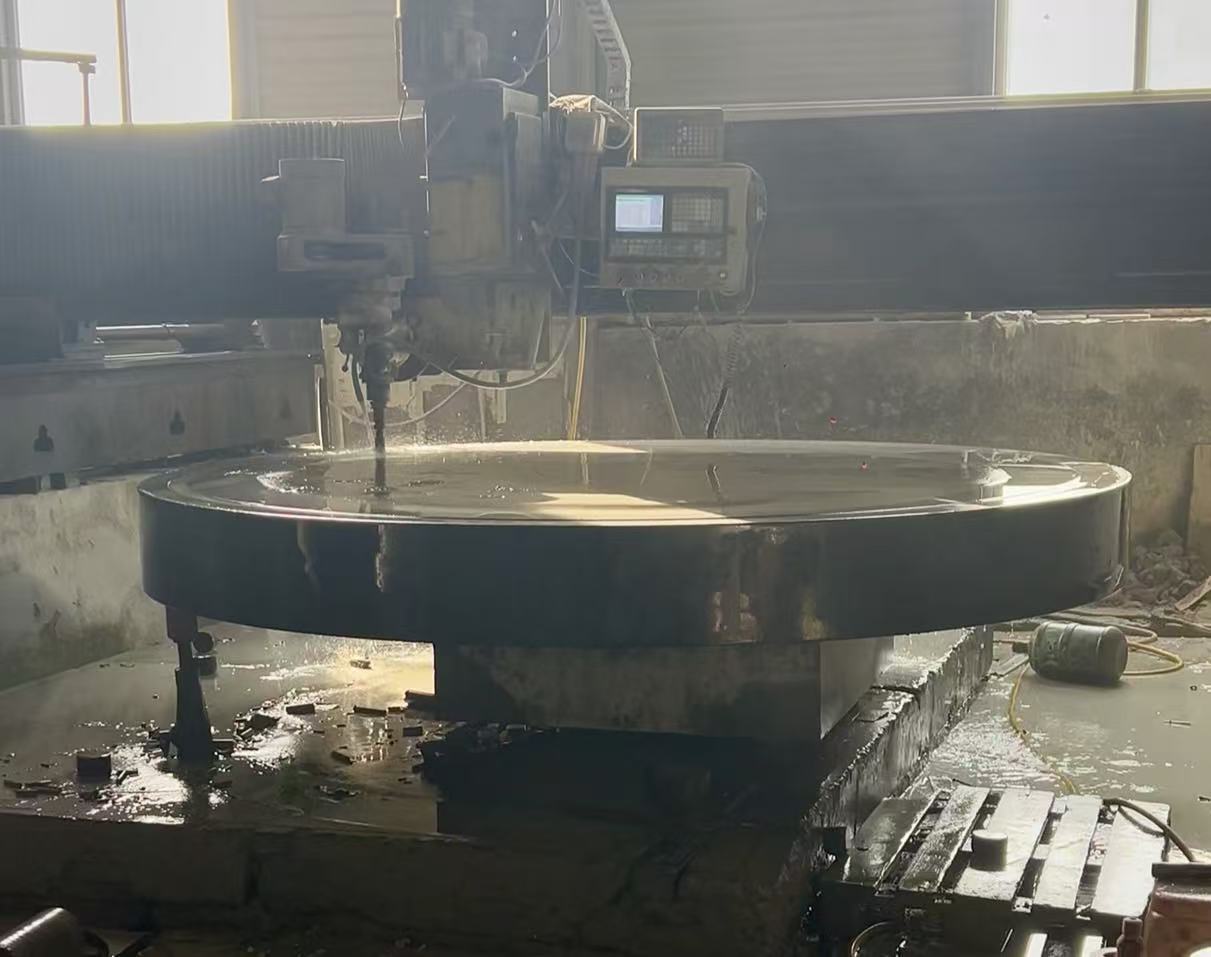

• Ultrahoog-symmetrische precisie-referentiepunten: Er wordt gekozen voor hoogdicht graniet (kwartsgehalte ≥65%, dichtheid ≥2,7 g/cm³) of hoogzuivere marmer (calciumcarbonaatgehalte ≥98%, dichtheid ≥2,75 g/cm³). Door middel van het proces “CNC-draaien – meerfasig precisieschuren – nanoschaal polijsten” wordt de rondheid van het bovenvlak van het platform ≤0,001 mm/1000 mm, de concentriciteit (tussen het centrale gat en de buitenste cirkel) ≤0,002 mm en de oppervlakteruwheid Ra≤0,01 μm. Het biedt een symmetrisch referentiepunt voor ronde werkstukken, waardoor “hoekinterferentie” en “referentieafwijking” tijdens het positioneren op vierkante platforms worden voorkomen.
• 360° onbelemmerde bewerkingen: De ronde structuur ondersteunt volledig omtreksgewijze rotatiebewerking of inspectie van werkstukken. In combinatie met een optionele roterende steunbasis kan continu draaien worden bereikt bij 0-10 omwentelingen per minuut, wat geschikt is voor scenario’s zoals volledig omtrekslassen van flenzen, volledige tandinspectie van tandwielen en volledig omtrekschuren van ronde mallen. Er is geen frequente aanpassing van de positie van het werkstuk nodig, en de operationele efficiëntie wordt met 40% verhoogd.

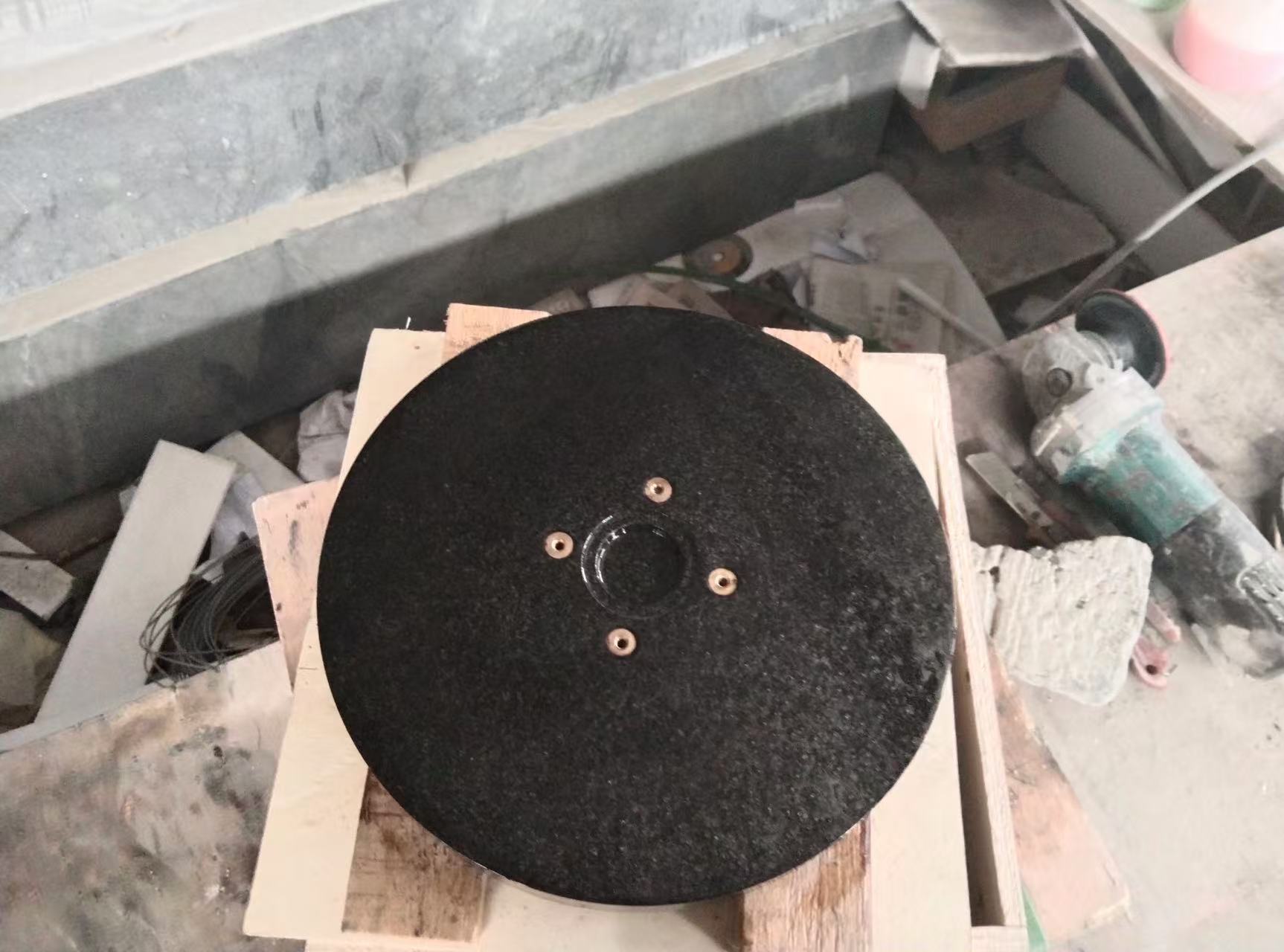

• Precieze positionering van ronde werkstukken: In het midden van het platform is een positioneringsgat (φ10-φ50 mm, tolerantie H6) aangebracht, waarin een centrale positioneringspin kan worden geplaatst om ronde werkstukken (bijv. lagerhuizen, wielnaven) vast te zetten. Het bovenvlak kan worden bewerkt met ringvormige T-sleuven (sleufbreedte 10-30 mm, sleufafstand 50-100 mm). In combinatie met drukplaten kunnen ronde werkstukken met verschillende diameters (200 mm-2500 mm) veilig worden geklemd, met een positioneringsfout van ≤0,003 mm.

2. Garantie voor stabiele werking onder alle bedrijfsomstandigheden

• Uniforme thermische vervormingscontrole: De thermische uitzettingscoëfficiënt van natuursteen is uniform, en de volledig omtreksmatige afmetingsveranderingen van de ronde constructie na verhitting zijn consistent (voor een platform met een diameter van 1 m bedraagt de diameterverandering ≤0,0008 mm wanneer de temperatuur met 10℃ fluctueert). Hierdoor wordt “datumkanteling” als gevolg van lokale verwarming van vierkante platforms voorkomen en wordt een stabiele concentriciteit tijdens het bewerken van ronde werkstukken gegarandeerd (binnen een maattolerantie van ±0,002 mm).
• Efficiënte trillingsisolatie: De interne dempingscoëfficiënt van steen is 4 tot 6 keer zo hoog als die van gietijzer, waardoor hoge frequenties (50–3000 Hz) die ontstaan tijdens het roterende bewerken van ronde werkstukken (bijv. draaibankbewerking, slijpmachinepolijsten) kunnen worden geabsorbeerd. De trillingsamplitude wordt verminderd van 0,015 mm (op metalen platforms) naar 0,003 mm. Aan de onderkant van het platform zijn ringvormige schokabsorberende ijzeren pads gemonteerd (schokabsorptie-efficiëntie ≥90%) om de trillingen van de workshopvloer verder te isoleren, waardoor de invloed van trillingen op de rondheid en cilindriciteit van ronde werkstukken wordt verminderd.
• Corrosiebestendigheid en slijtvastheid: Het oppervlak ondergaat een “fosfatering + nanoceramische coating”-behandeling (coatingdikte 5-10 μm), die bestand is tegen industriële reagentia zoals snijvloeistoffen, emulsies en roestremmers, zonder de roest- en oxidatieproblemen van metalen platforms. De slijtvastheid van het bovenvlak is 2,5 keer zo hoog als die van metalen platforms. Na langdurig gebruik (≥100.000 rotatieschuren van werkstukken) bedraagt de slijtage van het oppervlak ≤0,001 mm, waardoor frequent naslijpen overbodig wordt en de onderhoudsinterval kan worden verlengd tot meer dan 2 jaar.

3. Integratie en aanpassing voor meerdere scenario’s

• Samenwerking tussen bewerking en inspectie: Zonder het platform te hoeven vervangen, kan het zowel worden aangepast voor de bewerking van ronde werkstukken (bijv. flensboren, tandwielhobben) als voor precisie‑inspectie (bijv. rondheid‑ en concentriciteitskalibratie). Op het bovenvlak van het platform kunnen met laser gegraveerde hoekschaalstrepen (nauwkeurigheid ±0,1°) worden aangebracht. In combinatie met een rondheidsmeter en een wijzerplaatindicator kan de inspectie worden uitgevoerd, waardoor precisieafwijkingen door het verplaatsen van werkstukken worden verminderd.
• Integratie van hulpfuncties: Aan de zijkant van het platform kunnen ringvormige koelwaterkanalen (gatdiameter 8–15 mm) worden bewerkt om te voldoen aan de warmteafvoervereisten tijdens het bewerken van ronde werkstukken. Het centrale positioneringsgat kan worden geïntegreerd met een vacuümzuiginterface (vacuumgraad ≤-95 kPa) voor het vastzetten van dunwandige ronde werkstukken (bijv. roestvrijstalen koppen), waardoor vervorming van het werkstuk door klemdruk wordt voorkomen.
• Aanpassing voor apparatuuraansluiting: Er zijn montagegaten voor apparatuur (gelijkmatig verdeeld langs de omtrek, tolerantie van de gatpositie ±0,005 mm) voorzien, die rechtstreeks kunnen worden gekoppeld aan machines zoals draaibanken, slijpmachines en roterende werktafels, waardoor een geïntegreerde “platform‑apparatuur”‑oplossing ontstaat. Dit vermindert referentiefouten veroorzaakt door tussentijdse verbindingen en verkort de installatie‑ en inbedrijfstellingstijd met 60%.

Kernsamenstelling van het systeem

Typische toepassingsgevallen in de industrie

1. Bewerking van windenergieflens: Gebruikt door een zware industrieonderneming voor het boren van 3 MW-windenergieflensen (diameter 2,5 m) —— Er wordt een granieten cirkelvormig platform (diameter 3000 mm) toegepast. De ringvormige T-sleuven zijn aangepast aan de volledige omtrekbevestiging van de flens, met een concentriciteitsfout van ≤0,002 mm. De positiefout bij het boren is verlaagd van ±0,02 mm naar ±0,005 mm, de kwalificatiegraad van de flensassemblage is met 35% verhoogd en de bewerkings efficiëntie is met 40% gestegen.
2. Inspectie van de rondheid van lagers: Gebruikt door een lagerbedrijf voor het inspecteren van de rondheid van precisielagers binnenringen (diameter 50-200 mm) —— Er wordt een marmeren cirkelvormig platform (diameter 800 mm) gekozen en gebruikt in combinatie met een rondheidsmeter. De herhaalbaarheid van de inspectie is verlaagd van ±0,002 mm naar ±0,0008 mm, de inspectie-efficiëntie is verhoogd van 20 stukken/uur naar 35 stukken/uur en de herwerkingsgraad bij de inspectie is verminderd.
3. Circulaire malassemblage: Wordt gebruikt door een malfabrikant voor het samenstellen van mallen voor autowielnaven (diameter 1,2 m) —— Er wordt een granieten circulaire platform gebruikt (diameter 1500 mm). De 360° draaibare steunvoet maakt een volledige omtrek-assemblage van de mal mogelijk. De vlakheid van het platform bedraagt ≤0,002 mm/1000 mm, de lasnaad tussen de mallen is verkleind van 0,01 mm naar 0,003 mm, en de levensduur van de mal is verdubbeld.

Kernconcurrentievoordelen

• Sterke aanpasbaarheid aan ronde werkstukken: De exclusieve circulaire constructie voorkomt hoekinterferentie die bij vierkante platforms optreedt, en de 360° werking is compatibel met volledige omtrek-bewerking en -inspectie van ronde werkstukken. De positioneringsnauwkeurigheid is 50% hoger dan bij vierkante platforms, waardoor dit systeem bijzonder geschikt is voor symmetrische werkstukken zoals flenzen, lagers en ronde mallen.
• Hoge symmetrische precisiebarrière: Zowel rondheid als concentriciteit bereiken nanoschaal (Grade 00-precisie), wat ruimschoots boven de norm van metalen circulaire platforms ligt (Grade 0-precisie). Het is de enige referentieoplossing voor precieze ronde werkstukken (bewerkingsnauwkeurigheid ≤0,005 mm), en voldoet aan de eisen van hoogwaardige sectoren zoals de lucht- en ruimtevaart en de windenergiesector.
• Uitstekende langetermijnstabiliteit: Na 24 tot 36 maanden natuurlijke verouderingsbehandeling wordt meer dan 99,5% van de interne spanning geëlimineerd. De spanningsverdeling in de circulaire structuur is gelijkmatig, en de periode waarin de precisie behouden blijft bedraagt 5 tot 8 jaar (bij metalen platforms slechts 2 tot 3 jaar). Dit vermindert de stilstandtijd voor frequente kalibratie en bespaart ondernemingen jaarlijks meer dan 200 uur aan operationele en onderhoudskosten.
• Lage algehele kosten: Hoewel de initiële aanschafkosten 20% tot 30% hoger zijn dan bij metalen circulaire platforms, ontbreken de onderhoudskosten voor roestpreventie en opnieuw slijpen die bij metalen platforms nodig zijn, en de levensduur is verdubbeld. De totale levenscycluskosten zijn meer dan 50% lager dan bij metalen platforms.

Volledig dimensionale aanpassingsdiensten

• Aanpassing van grootte en structuur:
• Aanpassing van de diameter: 300 mm–5000 mm (extra grote diameters kunnen worden samengesteld, met een rondheidsfout van ≤0,003 mm op de lasverbinding); dikte 80 mm–500 mm (aan te passen aan de vereisten voor belastingscapaciteit).
• Aanpassing van de structuur: Specificaties van centrale positioneringsgaten (φ10–φ100 mm), aantal ringvormige T-sleuven (1–10) en afstand daarvan (30–200 mm), nauwkeurigheid van de gradenmarkeringen (±0,05°–±0,2°).
• Aanpassing van precisie en functionaliteit:
• Precisieklasse: Grade 00 (rondheid ≤0,001 mm/m) voor bewerking van windenergie-flenzen/inspectie van lagers; Grade 0 (≤0,002 mm/m) voor conventionele bewerking van ronde werkstukken.
• Functieversterking: Nanoschaal oppervlaktepolijsten (Ra≤0,008 μm), antistatische behandeling (oppervlaktes weerstand 10⁶–10⁹ Ω), integratie van vacuümzuiging en ringvormige koelwaterkanalen om aan speciale toepassingen te voldoen.
• Installatie en after-sales maatwerk:
• Installatie en ingebruikname: Horizontale kalibratie ter plaatse (nauwkeurigheid ≤0,001 mm/m), gezamenlijke afstemming van roterende steunbases en platforms om te garanderen dat de rotatienauwkeurigheid aan de normen voldoet;
• After-salesgarantie: 3 jaar gratis garantie, levenslange precisiekalibratie en onderhoud, op maat gemaakte programma’s voor “halfjaarlijkse inspectie + tweejaarlijkse diepgaande revisie”;
• Ondersteunende diensten: Gelijktijdige maatwerkproductie van speciale houders voor ronde werkstukken en inspectiehulpmiddelen, met een alles-in-één oplossing van “platform + houders + inspectie”.
