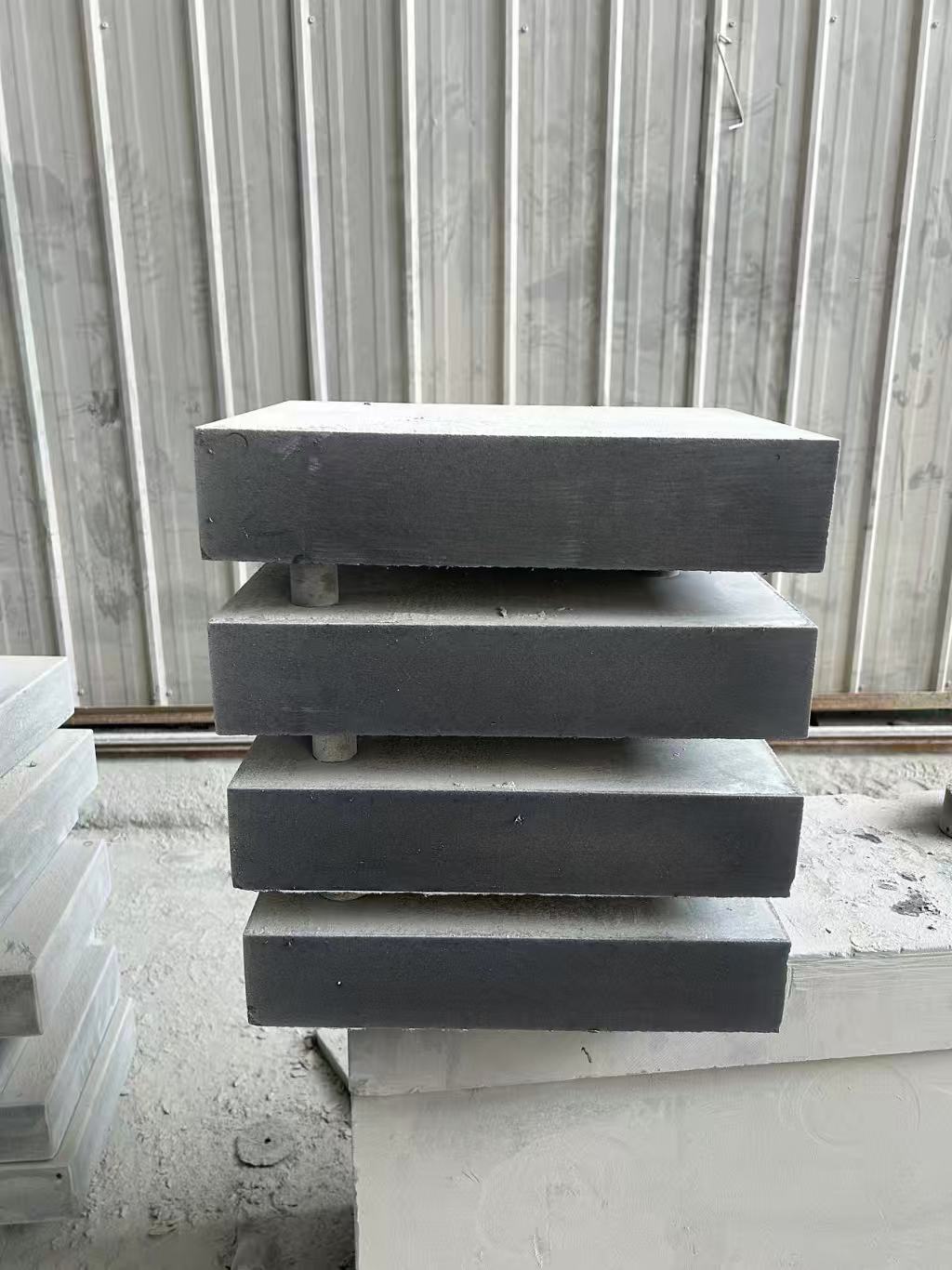

Piastra in granito/marmo: supporto centrale per riferimenti industriali di precisione e sostegno stabile in vari settori

Panoramica della soluzione

Questa piastra in granito/marmo, incentrata su “alta precisione dei materiali naturali, stabilità in tutti gli ambienti e versatilità in molteplici scenari”, affronta i punti critici delle tradizionali piastre metalliche, quali “notevole deformazione termica, suscettibilità alla ruggine e rapida degradazione della precisione”. Offre una soluzione chiavi in mano per il sistema di riferimento che copre “supporto di base per il riferimento, assistenza all’ispezione di precisione e posizionamento per l’assemblaggio nella lavorazione”.

Sfruttando l’ultra-basso coefficiente di espansione termica (granito: 5-8×10⁻⁶/℃; marmo: 6-9×10⁻⁶/℃), l’eccellente resistenza alle vibrazioni (tasso di attenuazione delle vibrazioni ≥85%) e le proprietà di resistenza all’usura della pietra naturale ad alta densità, essa funge da piattaforma di riferimento stabile a lungo termine per settori quali la produzione di precisione, la metrologia e i test, i semiconduttori elettronici e l’aerospazio. Garantisce un errore di planarità ≤0,003 mm/1000 mm e un periodo di mantenimento della precisione di 5-8 anni, aiutando le imprese a migliorare la affidabilità dei dati di ispezione del 30% e a ridurre i costi di manutenzione delle apparecchiature del 60%.

Sistema di funzioni principali

1. Supporto di riferimento di precisione a livello di micron

• Ultimo riferimento di planarità: si seleziona e si lavora il granito verde di Jinan ad alta densità (contenuto di quarzo ≥65%, feldspato ≥25%, nessuna impurità visibile) o il marmo ad alta purezza (contenuto di carbonato di calcio ≥95%) attraverso un processo in tre fasi: “smerigliatura grezza – smerigliatura fine – nano-lucidatura”. La precisione di planarità raggiunge la classe 00 (≤0,003 mm/1000 mm), la classe 0 (≤0,005 mm/1000 mm) e la classe 1 (≤0,01 mm/1000 mm). La rugosità superficiale è Ra≤0,02 μm (per il granito) e Ra≤0,05 μm (per il marmo), fornendo un riferimento unificato per strumenti di ispezione di precisione come indicatori a quadrante, micrometri e macchine di misura a coordinate, ed evitando errori di ispezione causati dalla deviazione del riferimento delle piastre metalliche.

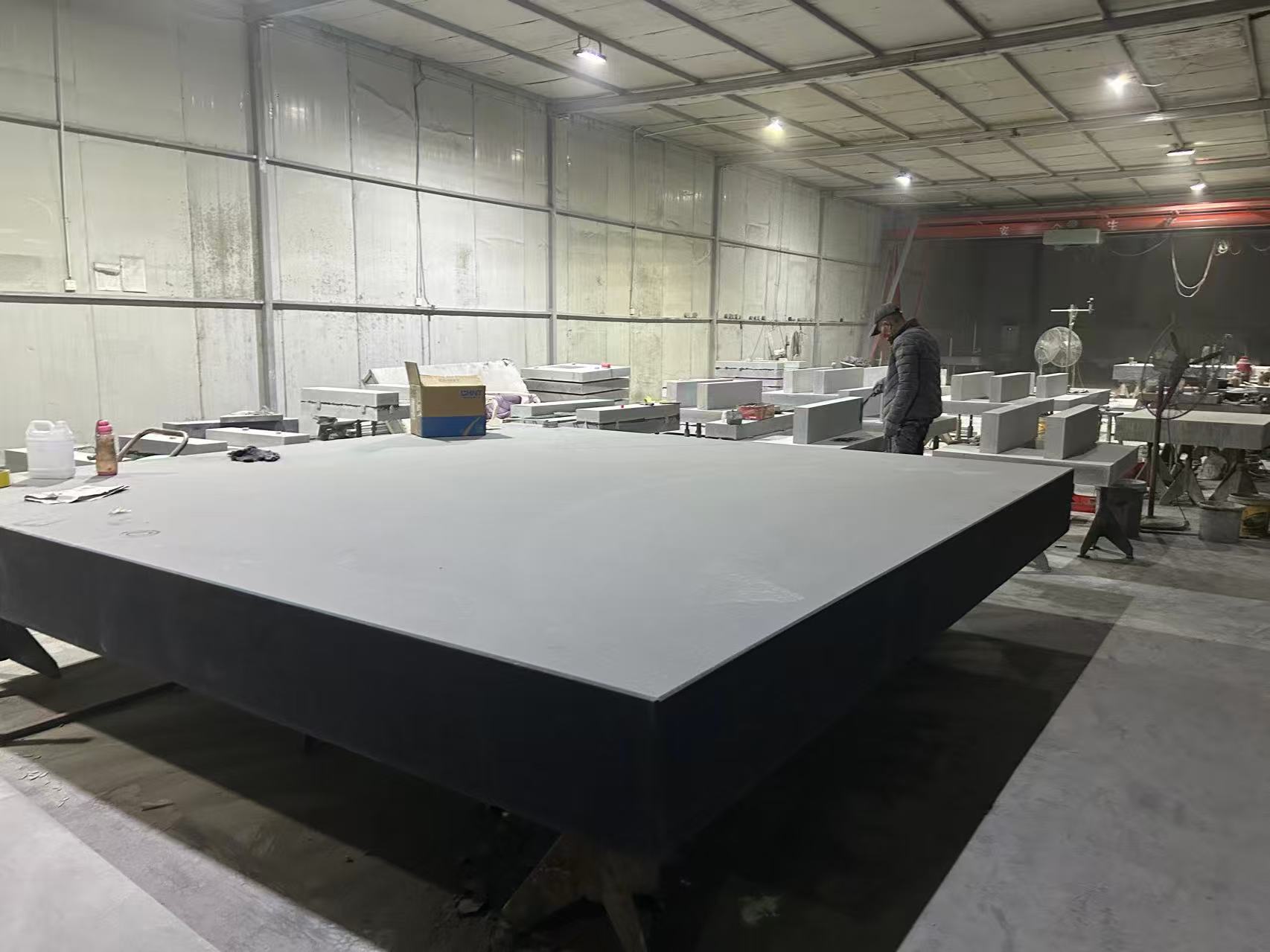

• Portata uniforme su tutta la superficie: la piastra presenta una struttura monolitica senza giunzioni (dimensione massima di un singolo pezzo: 4000×6000 mm), con una capacità di carico superficiale di 500-2000 kg/m² (regolabile in base allo spessore). La fluttuazione dell’errore di planarità su tutta la superficie è ≤0,002 mm, adattandosi alla posizione stabile di componenti di micro-precisione (ad esempio, supporti per chip semiconduttori) piccoli fino a 5 mm e di grandi componenti (ad esempio, guide di macchine utensili) grandi fino a 2 m, eliminando l’inclinazione del pezzo o la deviazione dell’ispezione causate da depressioni locali.
• Assistenza precisa alla marcatura: su richiesta, sulla superficie della piastra possono essere incise al laser linee di scala di precisione (larghezza della linea 0,1 mm, precisione della distanza ±0,005 mm) o griglie di posizionamento. Quando utilizzate insieme a punte e squadre per la marcatura, consentono la marcatura dimensionale e la calibrazione dei contorni di componenti di precisione. La precisione della marcatura è superiore di 40% rispetto a quella delle piastre metalliche, riducendo il tasso di rifinitura nei processi di lavorazione successivi.

2. Garanzia di funzionamento stabile in tutti gli ambienti

• Controllo dell’ultra-bassa deformazione termica: il coefficiente di espansione termica della pietra naturale è solo metà di quello della ghisa (ghisa: 11×10⁻⁶/℃). In condizioni di variazione della temperatura ambiente da -20 ℃ a 60 ℃, la variazione dimensionale di una piastra lunga 1 m è ≤0,001 mm, evitando l’inclinazione del riferimento causata dalle variazioni di temperatura. È particolarmente adatta a scenari sensibili alla temperatura, come i reparti di semiconduttori elettronici (temperatura costante ±1 ℃) e i laboratori di prova di precisione.
• Efficiente isolamento dalle vibrazioni: il coefficiente di smorzamento interno del granito/marmo è 3-5 volte superiore a quello della ghisa, il che consente di assorbire le vibrazioni ad alta frequenza (50-3000 Hz) generate dal funzionamento delle macchine utensili e dal movimento del personale in officina. L’ampiezza delle vibrazioni viene ridotta da 0,015 mm (per le piastre metalliche) a 0,003 mm, diminuendo l’interferenza delle vibrazioni sui dati di ispezione di precisione (ad esempio, ispezione della rotondità, calibrazione del parallelismo) e riducendo l’errore di ripetibilità dell’ispezione del 60%.
• Resistenza alla corrosione e durabilità all’usura: la superficie in pietra è densa e non porosa, in grado di resistere ai reagenti industriali comunemente utilizzati, come alcol, acetone e fluidi da taglio, senza i problemi di ruggine e ossidazione tipici delle lastre metalliche. La durezza superficiale raggiunge HS70-80 (per il granito) e HS55-65 (per il marmo), e la resistenza all’usura è più del doppio rispetto alle lastre in ghisa. Dopo un uso prolungato (≥100.000 frizioni dovute al posizionamento dei pezzi lavorati), l’usura superficiale è ≤0,001 mm, eliminando la necessità di una rettifica frequente e prolungando il ciclo di manutenzione a oltre 2 anni.

3. Adattabilità universale a molteplici scenari

• Scenari di ispezione di precisione: funge da piattaforma di riferimento per gli istituti di metrologia e collaudo per calibrare blocchi di misura, calibri e micrometri, oppure come supporto per le aziende per ispezionare la rotondità delle parti dell’albero e il parallelismo delle parti piane. Quando viene utilizzata con strumenti di misura della rotondità e livelli, è possibile eseguire ispezioni ad alta precisione, aumentando il tasso di conformità dei dati di ispezione al 99,5%.
• Scenari di assistenza alla lavorazione: funge da piattaforma di supporto ausiliario per i pezzi nei torni CNC e nelle rettificatrici, fornendo un sostegno stabile per componenti di grandi dimensioni o a parete sottile (ad esempio, scocche in lega di alluminio, lamine sottili in acciaio inox), evitando la deformazione del pezzo durante la lavorazione. La rugosità superficiale dei pezzi lavorati viene ridotta da Ra1,6 μm a Ra0,8 μm.
• Scenari di posizionamento per l’assemblaggio: utilizzata per il posizionamento nell’assemblaggio di componenti meccanici (ad esempio, scatole ingranaggi, coperchi terminali dei motori). La planarità della piastra garantisce la precisione dell’accoppiamento dei componenti. Quando viene utilizzata con perni di posizionamento e morse, è possibile realizzare un assemblaggio coassiale di più componenti, aumentando l’efficienza dell’assemblaggio del 30% e riducendo il tempo di messa a punto successiva.

Composizione centrale del sistema

Casi tipici di applicazione industriale

1. Campo della metrologia e del collaudo: utilizzata da un istituto provinciale di metrologia per la calibrazione di blocchi di misura di grado 0 —— Viene selezionata una piastra in granito di grado 00 (800×600 mm), con una rugosità superficiale di Ra≤0,01 μm. L’errore di ripetibilità nella calibrazione dei blocchi di misura viene ridotto da ±0,001 mm a ±0,0005 mm, soddisfacendo i requisiti più elevati della normativa di verifica JJG 146-2011 “Blocchi di misura”, e il volume annuale di calibrazione aumenta del 20%.
2. Industria dei cuscinetti di precisione: utilizzata da un’azienda produttrice di cuscinetti per l’ispezione della rotondità delle piste interne dei cuscinetti —— Viene adottata una piastra in granito di grado 0 (1000×800 mm) e, quando viene utilizzata con uno strumento di misura della rotondità, l’errore di ispezione viene ridotto da ±0,003 mm a ±0,001 mm. Il tasso di conformità dei cuscinetti finiti passa dal 97% al 99,8%, riducendo le perdite causate da prodotti difettosi.
3. Industria delle apparecchiature per semiconduttori: utilizzata da un produttore di semiconduttori per la messa a punto del parallelismo delle guide delle attrezzature per il taglio dei wafer —— Viene selezionata una piastra in granito antimagnetica (1500×1200 mm), con una deformazione termica ≤0,0008 mm/m. L’errore di parallelismo delle guide viene mantenuto entro ≤0,002 mm e la resa del taglio dei wafer passa dal 95% al 98,5%, soddisfacendo i requisiti di lavorazione dei chip a 7 nm.
4. Industria delle macchine per l’edilizia: utilizzata da un’impresa dell’industria pesante per l’assemblaggio dei blocchi di valvole idrauliche degli escavatori —— Viene impiegata una piastra di marmo di grado 1 (2000×1500 mm), e l’errore di coassialità dell’accoppiamento del blocco di valvole viene ridotto da ±0,01 mm a ±0,003 mm. Il tasso di perdite del sistema idraulico dopo l’assemblaggio si riduce di 50%, e la vita utile dell’apparecchiatura viene prolungata di 2 anni.

Vantaggi competitivi principali

• Precisione mantenuta di gran lunga superiore rispetto al metallo: la pietra naturale si forma nel corso di centinaia di milioni di anni, presenta una struttura interna stabile e non soffre dei problemi di rilascio di tensioni e deformazione plastica tipici delle lastre metalliche. Il periodo di mantenimento della precisione è di 5–8 anni (solo 1–2 anni per le lastre metalliche), riducendo i tempi di fermo per calibrazioni frequenti e facendo risparmiare alle imprese oltre 200 ore di costi di esercizio e manutenzione all’anno.
• Costi di manutenzione estremamente bassi: non è necessaria alcuna verniciatura né trattamento antiruggine sulla superficie; la manutenzione quotidiana consiste semplicemente nel passare un panno privo di polvere, evitando così i costi di manutenzione legati alla rimozione regolare della ruggine e alla ripulitura delle lastre metalliche (il costo annuo di manutenzione delle lastre metalliche è di circa 2.000 yuan, mentre quello delle lastre in pietra è di soli 200 yuan). Il costo complessivo del ciclo di vita viene ridotto di 80%.
• Ampia adattabilità ambientale: può essere utilizzata a lungo in ambienti umidi (umidità relativa ≤90%) e in ambienti leggermente corrosivi (ad esempio, detergenti per officine elettroniche, fluidi da taglio per la lavorazione meccanica) senza il rischio di ruggine o corrosione delle lastre metalliche. La sua proprietà antimagnetica la rende adatta all’ispezione di componenti magnetici (ad esempio, nuclei di motori, acciai magnetici), evitando interferenze del campo magnetico.
• Maggiore convenienza economica: sebbene il costo d’acquisto iniziale sia di 20%–30% superiore a quello delle normali lastre in ghisa, grazie a una durata di servizio di 5–8 anni e a costi di manutenzione estremamente bassi, il costo complessivo del ciclo di vita risulta inferiore di 40% rispetto a quello delle lastre metalliche. È particolarmente indicata per scenari che richiedono datumi di precisione a lungo termine.

Servizi di personalizzazione a tutto tondo

• Personalizzazione di base:
• Personalizzazione delle dimensioni: la lunghezza e la larghezza della piastra possono essere progettate da 300×300 mm a 5000×8000 mm (per le dimensioni extra-large è disponibile la giunzione a pezzi, con un errore di planarità ≤0,003 mm al punto di giunzione), e lo spessore può essere progettato da 50 mm a 300 mm secondo le esigenze. La massima capacità di carico può raggiungere 3000 kg/m².
• Personalizzazione della precisione: sono disponibili il grado 00 (massima precisione, adatto alla taratura metrologica), il grado 0 (adatto all’ispezione di precisione) e il grado 1 (adatto alla lavorazione/meccanica ordinaria/assemblea) per soddisfare le esigenze di precisione di diversi scenari.
• Personalizzazione dell'estensione delle funzioni:
• Personalizzazione della struttura: lavorazione di scanalature di posizionamento, fori di montaggio e slot a T (adatti per il fissaggio di dispositivi di ispezione o pezzi di lavoro), oppure personalizzazione di lastre di forma speciale con gradini (per sostenere pezzi di lavoro di diverse altezze).
• Trattamento della superficie: trattamento ultra-liscio (Ra≤0,01 μm, adatto all’ispezione ottica), trattamento antiscivolo tramite sabbiatura (adatto per il posizionamento di parti pesanti) e trattamento antimagnetico (adatto per ambienti fortemente magnetici, come l’ispezione dei motori).
• Personalizzazione dei servizi di supporto:
• Installazione e messa a punto: fornire servizi di calibrazione orizzontale in loco per garantire che la precisione orizzontale della piastra sia ≤0,001 mm/m, e abbinare ferri di regolazione per ottenere un livellamento rapido.
• Garanzia post-vendita: offrire una garanzia gratuita di 2 anni e servizi di calibrazione della precisione a vita (il ciclo di calibrazione può essere personalizzato a 1 anno/2 anni), nonché rilasciare un rapporto di ispezione dopo la calibrazione.
• Approvvigionamento integrato: dispositivi di ispezione, coperture antipolvere a temperatura costante e attrezzature di movimentazione possono essere personalizzati contemporaneamente, offrendo una soluzione di approvvigionamento chiavi in mano “piastra + attrezzature ausiliarie”.
