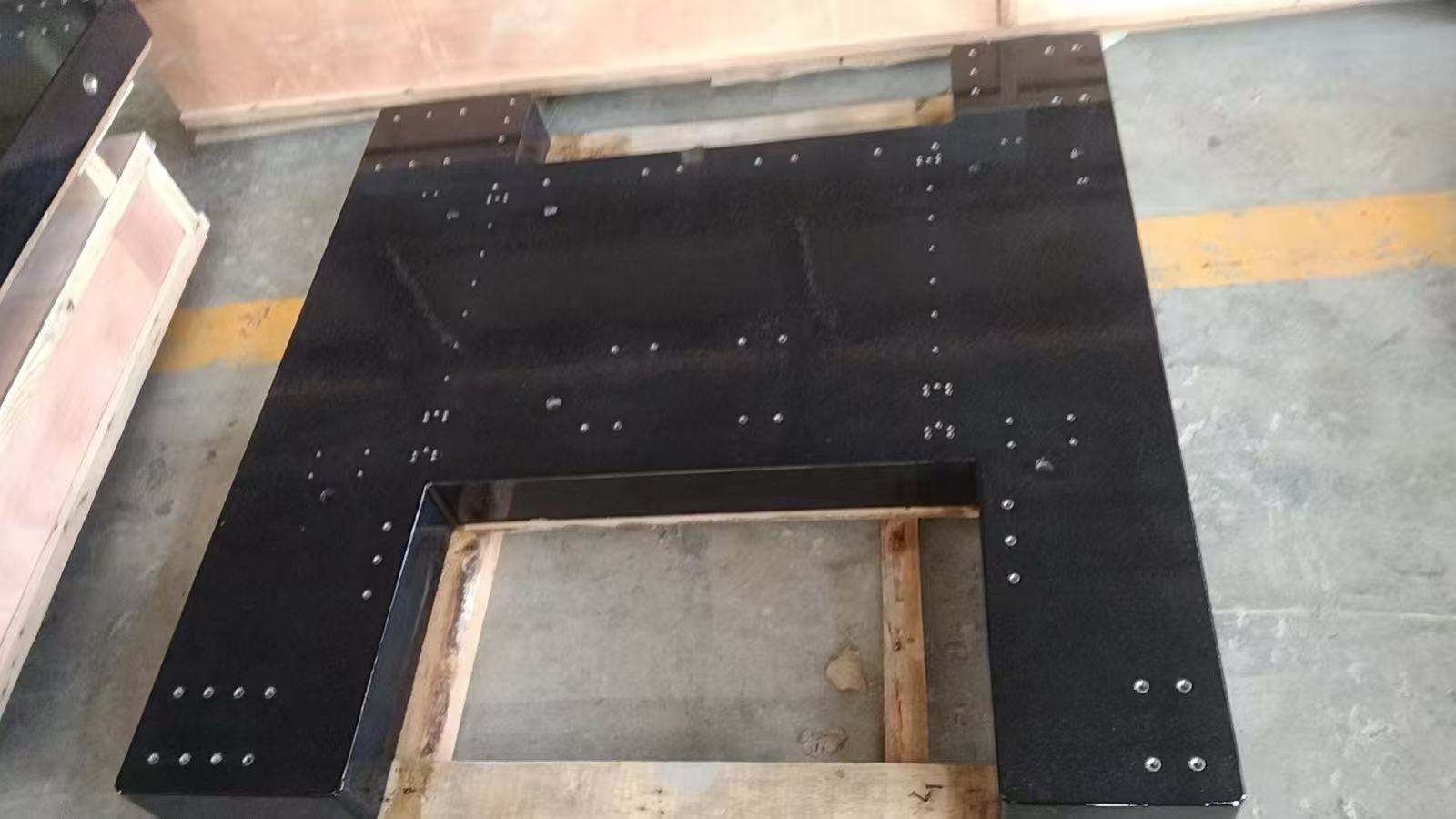

أرضيات آلات دقيقة من الجرانيت/الرخام (قواعد أجهزة دقيقة كبيرة): حامل أساسي لتحقيق دقة مستقرة طويلة الأمد في المعدات الراقية

نظرة عامة على الحل

يرتكز هذا السرير الآلي الدقيق المصنوع من الجرانيت/الرخام (وكذلك قاعدة الأجهزة الدقيقة الكبيرة) على مبادئ “مرجع دقيق كبير الحجم، دعم صلب فائق الصلابة، ومقاومة عالية للتشويش في جميع ظروف التشغيل”، حيث يعالج ثلاث نقاط رئيسية تمثل مشكلات تقليدية في الأسرّة المعدنية (القواعد): “انحراف الدقة الناجم عن التشوه الحراري، وتأثير انتقال الاهتزازات على جودة التشغيل والتفحص، وزيادة الفجوات بسبب التآكل طويل الأمد”. ويوفّر دعماً هيكلياً أساسياً للأدوات الآلية الدقيقة (مراكز التشغيل بخمسة محاور، مطاحن دقيقة للغاية، مخارط CNC) والأجهزة الدقيقة الكبيرة (أجهزة قياس الإحداثيات الكبيرة/CMMs، قواعد آلات الطباعة الضوئية لأشباه الموصلات، منصات اختبار المحركات النفاثة).

بالاستفادة من معامل التمدد الحراري المنخفض للغاية (الجرانيت: 5-8×10⁻⁶ لكل درجة مئوية؛ الرخام: 6-9×10⁻⁶ لكل درجة مئوية)، والقدرة العالية على التخميد ومقاومة الاهتزازات (معدل تخميد الاهتزاز ≥ 90%)، والتوزيع المتساوي للإجهاد في الحجر الطبيعي عالي الكثافة، يضمن تحقيق السرير (القاعدة) لمستوى استواء لا يتجاوز 0.005 ملم لكل 1000 ملم، واستقامة لا تزيد عن 0.003 ملم لكل 1000 ملم، بالإضافة إلى معدل تراجع الدقة السنوي الذي لا يتجاوز 0.05%. وهذا يساعد المعدات عالية المستوى على تحسين دقة التشغيل والتفحص بنسبة 40% وإطالة فترة الصيانة بمقدار ثلاثة أضعاف، مما يجعله مناسباً لمجالات التصنيع المتقدمة مثل الفضاء، وأشباه الموصلات، والقوالب الدقيقة.

نظام الوظائف الأساسية

1. مرجع دقيق كبير الحجم ودعم صلب

• تحكم دقيق في المسافات الشاسعة: يتم اختيار جرانيت عالي الكثافة أو رخام عالي النقاء (محتوى كربونات الكالسيوم ≥ 98%، وكثافة ≥ 2.75 غرام/سم³) ومعالجته عبر عملية “التجريف الأولي بالتحكم الرقمي – الطحن الدقيق متعدد المراحل – اللصق الدقيق”. يحقق السرير الواحد (القاعدة) استواءاً لا يتجاوز 0.005 ملم لكل 1000 ملم، واستقامة سطح تثبيت المجرى لا تزيد عن 0.003 ملم لكل 1000 ملم. كما يدعم الربط بين عدة قطع (أقصى حجم للوصل: 15000×5000 ملم)، مع خطأ في الوصل لا يتجاوز 0.002 ملم، مما يتجنب تشوه “الترهل في منتصف المسافة” الذي يصيب الأسرّة المعدنية ذات المسافات الكبيرة (≥ 3 أمتار) ويضمن دقة تشغيل موحدة على كامل مسار الأداة الآلية (على سبيل المثال، دقة لا تتجاوز 0.008 ملم لمسار المحور X بطول 6 أمتار في مركز تشغيل بخمسة محاور).
• صلابة فائقة في تحمل الأحمال: يعتمد تصميماً “صب متكامل + جدار سميك” (سماكة جدار السرير: 80-300 ملم؛ سماكة جدار القاعدة: 100-500 ملم)، مع مقاومة ضغط لا تقل عن 180 ميجا باسكال (للجرانيت) و150 ميجا باسكال (للرخام). يمكن للسرير الواحد تحمل وزن إجمالي يشمل المغزل، طاولة العمل، والقطعة يصل إلى 50 طناً (مثل سرير مخرطة CNC كبيرة تحمل قطعة بوزن 30 طناً). ويبلغ التشوه الناتج عن الأحمال طويلة الأمد أقل من 0.001 ملم لكل متر، مما يضمن استقرار التوازي والتعامد بين مجرى الأداة والمغزل (انحراف لا يتجاوز 0.002 ملم لكل 1000 ملم)، وبالتالي تفادي الأخطاء الأبعادية أثناء التشغيل.
• تصميم وظيفي متكامل: يتم تصنيع سطح السرير بدقة مع وجود أسطح لتثبيت المجرى (شكل V/مستطيل/ذيل الحمامة، بتسامح عرض الأخاديد ±0.005 ملم)، وفتحات T (لتثبيت طاولة العمل، بعرض 12-40 ملم وتباعد 50-150 ملم)، ومقابس لتثبيت صندوق المغزل (بتسامح H7). كما تحتفظ قواعد الأجهزة الكبيرة بفتحات تثبيت المراسي (قطر 20-50 ملم) وأسطح مرجعية لتثبيت المعدات (استواء لا يتجاوز 0.003 ملم لكل 1000 ملم)، مما يتيح التكيف المباشر مع تركيب المكونات الأساسية للأداة الآلية أو الجهاز دون الحاجة إلى معالجة ثانوية، وبالتالي تقليل فقدان الدقة الناتج عن الوصلات الوسيطة.

2. مقاومة عالية للتشويش في جميع ظروف التشغيل لتشغيل مستقر

• كبح التشوه الحراري المنخفض للغاية: يبلغ معامل التمدد الحراري للجرانيت/الرخام نصف معامل الحديد الزهر (الحديد الزهر: 11×10⁻⁶ لكل درجة مئوية) وثلث معامل الفولاذ (الفولاذ: 13×10⁻⁶ لكل درجة مئوية). وفي ظل درجات حرارة محلية مرتفعة (≤ 100℃) ناتجة عن دوران المغزل عالي السرعة (15000-25000 دورة في الدقيقة) أو تقلبات درجة حرارة الورشة (±5℃)، يبلغ التشوه الحراري لسرير بطول 1 متر أقل من 0.001 ملم—أقل بكثير من 0.005 ملم لدى الأسرّة المعدنية. وبذلك يتم تجنّب تغيرات فجوة المجرى وانحراف وضع المغزل الناجمين عن التشوه الحراري، ما يضمن ثبات أبعاد التشغيل ضمن حدود تسامح ±0.003 ملم.
• عزل فعال للاهتزازات: يبلغ معامل التخميد الداخلي للحجر الطبيعي 3 إلى 5 أضعاف نظيره في الحديد الزهر، مع معدل توهين للاهتزازات يصل إلى ≥ 90% (في حين يبلغ هذا المعدل فقط 30%–40% للأسرّة المعدنية). يمكنه امتصاص الاهتزازات عالية التردد (50–3000 هرتز) الناتجة عن عمليات القطع بالمكائن (مثل الطحن الصلب والتجريف)، وكذلك الاهتزازات الدقيقة (10–100 هرتز) الناتجة عن تشغيل الأجهزة الكبيرة (مثل حركة مجسات جهاز قياس الإحداثيات CMM). كما تم تزويد الجزء السفلي من السرير/القاعدة بوحدات عزل اهتزازات تعمل بنظام النوابض الهوائية (بكفاءة عزل اهتزازات ≥ 95%)، مما يعزز من عزل اهتزازات أرضية ورشة العمل (مثل حركة الرافعات الشوكية وتشغيل المعدات الأخرى). وبذلك يتم خفض خشونة سطح القطع للمكينة من Ra1.6μm إلى Ra0.8μm، وتقليل خطأ تكرارية الفحص للأجهزة من ±0.005مم إلى ±0.001مم.
• مقاومة للتآكل ومتانة ضد البلى: يخضع السطح لمعالجة “الفوسفات + طلاء نانوي سيراميكي” (سمك الطلاء: 8–15 ميكرومتر)، مما يجعله مقاومًا للمواد الكيميائية مثل سوائل القطع المستخدمة في الماكينات، والمستحلبات، وكحول الإيزوبروبيل الشائع استخدامه في أجهزة أشباه الموصلات—مما يقضي تمامًا على مشكلات الصدأ وتآكل مسارات التوجيه في الأسرّة المعدنية. كما تصل صلابة سطح تثبيت مسارات التوجيه إلى HS75–80 (بالحجر الجيري)، وتبلغ مقاومتها للبلى 2.5 ضعف مقاومة المسارات المعدنية. وبعد الاستخدام طويل الأمد (≥ 200,000 حركة لمنصة العمل)، لا يتجاوز تآكل السطح 0.001 ملم، مما يلغي الحاجة إلى إعادة شحذ متكررة لمسارات التوجيه ويطيل دورة الصيانة من 6 أشهر إلى أكثر من عامين.

3. التكامل العميق والتكيف مع الماكينات والأجهزة

• التكامل الخاص بالماكينات: لتلبية احتياجات الماكينات الدقيقة، يحتفظ السرير بقنوات لتبريد المغزل (قطر الفتحة: 15–25 ملم، معدل تدفق المياه ≥ 5 لترات/دقيقة)، وأخاديد لتثبيت مقياس الشبكة (عرضها: 15–30 ملم، عمقها: 5–10 ملم)، وقنوات لإزالة الرقاقة (مقطع عرضي: 100×150 ملم–300×400 ملم)—مما يتيح تلبية احتياجات تبديد حرارة المغزل، والتغذية المرتدة الدقيقة، وإزالة النفايات. كما يدعم تركيب قضبان تبديل مزدوجة لمنصات العمل في مراكز التشغيل ذات الخمسة محاور، مع موازاة القضبان ≤ 0.002 ملم لكل 1000 ملم، وتقليل زمن تبديل المنصة إلى 30 ثانية.
• التصميم الخاص بالأجهزة الكبيرة: بالنسبة للأجهزة الدقيقة الضخمة (مثل أجهزة قياس الإحداثيات بطول 10 أمتار، وقواعد آلات الطباعة الحجرية)، تعتمد القاعدة “بنية داخلية خلوية لتخفيف الوزن” (دون التأثير على الصلابة، مع توفير 30% من الوزن). كما تُفتح على السطح ثقوب للتسوية (تباعد بين الثقوب: 500–1000 ملم، عمقها: 20–50 ملم)، ويُستخدم براغي دقيقة للتسوية لتحقيق دقة أفقية لا تتجاوز 0.001 ملم لكل متر. أما قواعد آلات الطباعة الحجرية فتضم أخاديد مضادة للاهتزازات (عرضها: 200–300 ملم، عمقها: 500–800 ملم) لتعزيز عزل الاهتزازات الخارجية وتلبية متطلبات التمركز على المستوى النانوي.
• حجز واجهة رقمية: يحتفظ السرير/القاعدة بثقوب لتثبيت مستشعرات الحرارة (قطرها: 3–5 ملم) وواجهات لمراقبة الاهتزازات، والتي يمكن ربطها بنظام الإدارة الرقمي للمكينة أو الجهاز. كما يراقب توزيع درجات الحرارة وسعة الاهتزازات في الوقت الحقيقي، ويقوم بتحسين معايير التشغيل والفحص عبر التغذية الراجعة للبيانات، بما يعزز ذكاء المعدات.

تركيبة النظام الأساسي

حالات تطبيق نموذجية في الصناعة

1. سرير مركز تشغيل خمسة محاور: استخدمه أحد مصنعي الآلات لأحد مراكز التشغيل ذات الخمسة محاور بطول شوط 6 أمتار (لمعالجة أغلفة محركات الطائرات) — وقد تم اعتماد سرير من الجرانيت الأخضر من جينان بأبعاد 6000×2500×500 ملم وببنية من قطعة واحدة. بلغت استقامة سطح مسار التوجيه ≤ 0.003 ملم لكل 6000 ملم، كما انخفضت سعة الاهتزاز أثناء القطع عالي السرعة بالمغزل (20000 دورة في الدقيقة) من 0.015 ملم إلى 0.003 ملم. تقلصت التفاوتات الهندسية في معالجة الأغلفة من ±0.01 ملم إلى ±0.003 ملم، وزادت نسبة مطابقة قطع غيار الطيران للمواصفات بنسبة 35%، وتم تمديد فترة الصيانة من 6 أشهر إلى 24 شهرًا.
2. قاعدة جهاز قياس ثلاثي الأبعاد كبير الحجم: استخدمتها مؤسسة للقياس لجهاز قياس ثلاثي الأبعاد بطول 10 أمتار (لفحص هياكل أجسام قطارات السكك الحديدية عالية السرعة) — وقد تم اعتماد قاعدة مخصصة من الجرانيت الملحوم بأبعاد 10000×3000×800 ملم. بلغت استقامة سطح المرجع للتثبيت ≤ 0.005 ملم لكل 10000 ملم، وبفضل نظام تخميد الاهتزاز بالنوافذ الهوائية، انخفض خطأ التكرارية في الفحص من ±0.005 ملم إلى ±0.001 ملم. زادت كفاءة فحص هياكل أجسام القطارات بنسبة 50%، ولم تعد هناك حاجة إلى المعايرة المتكررة (حيث تحتاج القواعد المعدنية التقليدية إلى المعايرة كل ثلاثة أشهر، بينما تحتاج قواعد الحجر إلى ذلك مرة واحدة سنويًا).
3. قاعدة آلة الطباعة الضوئية لأشباه الموصلات: استخدمها أحد مصنعي معدات أشباه الموصلات لآلة طباعة ضوئية بتقنية DUV (بدقة 14 نانومتر) — وقد تم اعتماد قاعدة من الجرانيت عالي الكثافة بأبعاد 3000×2000×600 ملم. بلغت التشوهات الحرارية ≤ 0.0008 ملم لكل متر، وسعة الاهتزاز ≤ 0.0005 ملم، فيما وصلت دقة تحديد موقع مرحلة قطعة العمل في آلة الطباعة الضوئية إلى ±0.0001 ملم. زادت نسبة إنتاج رقائق 14 نانومتر بنسبة 4.2%، مما يلبي متطلبات صناعة أشباه الموصلات بشأن “الاستقرار على مستوى النانو”.
4. سرير مطحنة فائقة الدقة: استخدمته إحدى شركات القوالب الدقيقة لمطحنة سطحية فائقة الدقة (لمعالجة القوالب البصرية) — وقد تم اعتماد سرير من الجرانيت الأخضر تايشان بأبعاد 2000×1200×300 ملم. بلغت استقامة سطح مسار التوجيه ≤ 0.002 ملم لكل 2000 ملم، كما انخفضت خشونة سطح القالب بعد الطحن من Ra0.4 ميكرومتر إلى Ra0.02 ميكرومتر. زادت نفاذية الضوء للقالب البصري بنسبة 8%، ولم تعد هناك حاجة لعملية تلميع لاحقة، كما ارتفعت كفاءة المعالجة بنسبة 60%.

المزايا التنافسية الأساسية

• حاجز دقيق كبير الحجم: بطول أقصى للقطعة الواحدة يبلغ 6 أمتار وطول أقصى للقطع الملحومة يبلغ 20 مترًا، تتجاوز قدرته على الحفاظ على الدقة بكثير ما تحققه القواعد المعدنية (حيث تبلغ التشوهات في القواعد المعدنية ≥ 0.1 ملم عند امتداد 10 أمتار، بينما لا تتجاوز في الجرانيت 0.05 ملم). وهو الحل الهيكلي الوحيد القابل للتطبيق للمعدات الدقيقة فائقة الحجم (بحجم تشغيل أو فحص يعادل 5 أمتار أو أكثر)، مما يحل مشكلة “تدهور الدقة في الأحجام الكبيرة” التي تعجز المعادن عن التغلب عليها.
• استقرار طويل الأمد قوي: بعد 36 شهرًا من الشيخوخة الطبيعية (ضعف مدة المكونات الحجرية العادية) بالإضافة إلى دورتين من معالجة الشيخوخة الاصطناعية، يتم القضاء على أكثر من 99.5% من الإجهاد الداخلي. وتصل فترة الحفاظ على الدقة إلى 5–10 سنوات (مقابل 2–3 سنوات فقط للقواعد المعدنية)، مما يقلل من وقت تعطل المعدات بسبب المعايرة المتكررة ويوفر للمؤسسات أكثر من 300 ساعة سنويًا من خسائر التشغيل والصيانة.
• تخميد الاهتزازات وتقليل الضوضاء يحسنان أداء المعدات: يفوق معدل تخميد الاهتزازات لدى هذه القواعد ما يحققه نظيره في القواعد المعدنية بأكثر من 60%، حيث تستطيع امتصاص اهتزازات القطع والاهتزازات الدقيقة الناتجة عن تشغيل المعدات بشكل فعال—مما يقي من عيوب التشغيل (مثل علامات الاهتزاز) ومن انحرافات الفحص الناجمة عن الاهتزاز. وهي مناسبة بشكل خاص لتطبيقات التشغيل عالية الدقة (مثل القوالب البصرية وقطع غيار الطيران) وللفحوصات الدقيقة (مثل القياسات على مستوى النانو).
• تكلفة شاملة أقل: تبلغ تكلفة الشراء الأولية أعلى بـ30%-50% مقارنةً بأسرّة المعادن، لكن لا توجد تكاليف صيانة مثل منع الصدأ، وإعادة شحذ المسارات، والمعايرة المتكررة التي تتطلبها أسرّة المعادن (حيث تبلغ تكلفة الصيانة السنوية لأسرّة المعادن نحو 50,000 يوان، بينما تبلغ لنظيرتها من أسرّة الحجر نحو 5,000 يوان). علاوةً على ذلك، يمتد عمر الخدمة بمقدار مرتين إلى ثلاث مرات، مما يؤدي إلى خفض تكلفة دورة الحياة الإجمالية بنسبة 60% مقارنةً بأسرّة المعادن.

خدمات التخصيص الشاملة من جميع الجوانب

تخصيص الأبعاد والهيكل

• تخصيص الأبعاد: يبلغ طول القطعة الواحدة من أسرّة الآلات 1000–6000 ملم (15000 ملم عند الربط)، فيما يبلغ طول القاعدة الواحدة للأجهزة الكبيرة 1500–5000 ملم (20000 ملم عند الربط). يتراوح السمك بين 200–800 ملم، وتُصمَّم سعة التحميل حسب الطلب لتتراوح بين 5 و100 طن.
• تخصيص البنية: يمكن تخصيص أنواع أخاديد المسارات (على شكل V/مستطيلة/على شكل ذيل الحمامة)، وعدد وتباعد الفتحات T، بالإضافة إلى تخطيط قنوات المياه المبردة وقنوات إزالة الرقائق. كما يمكن تصميم قواعد الأجهزة الكبيرة بأخاديد مضادة للاهتزاز، وفتحات لتخفيف الوزن على شكل قرص العسل، وأسطح مرجعية خاصة للتثبيت.

تخصيص الدقة والوظيفة

• درجات الدقة: الدرجة 00 (استقامة سطح المسار ≤ 0.003 ملم لكل متر، مناسبة لآلات التشغيل فائقة الدقة/آلات الطباعة الضوئية)، الدرجة 0 (≤ 0.005 ملم لكل متر، مناسبة لآلات التشغيل الدقيقة/أجهزة قياس التنسيق الثلاثي)، الدرجة 1 (≤ 0.01 ملم لكل متر، مناسبة للأجهزة التقليدية الكبيرة).
• تعزيز الوظائف: صقل سطح المسارات على المستوى النانوي (Ra ≤ 0.01 ميكرومتر)، ومعالجة السطح ضد الكهرباء الساكنة (مقاومة السطح 10⁶–10⁹ أوم، مناسبة لمعدات أشباه الموصلات)، بالإضافة إلى أنظمة متكاملة لمراقبة درجة الحرارة والاهتزازات لتحسين ذكاء المعدات.

تخصيص التركيب وما بعد البيع

• التركيب والتشغيل: توفير خدمة الربط الميداني للقواعد الكبيرة (بدقة ≤ 0.002 ملم عند الوصلات)، والمعايرة الأفقية (بدقة ≤ 0.001 ملم لكل متر)، بالإضافة إلى التشغيل التعاوني مع مغازل الآلات ومكونات الأجهزة الأساسية.
• الدعم الفني: تقديم محاكاة ميكانيكية للأسرّة/القواعد (مثل تحليل تشوهات التحميل، وتحليل الأنماط الاهتزازية) واقتراحات لتحسين الهيكل العام للمعدات، بما يساعد العملاء على إنجاز أبحاث وتطوير المعدات عالية المستوى.
