Основные преимущества
- Сверхвысокая точность: доступны классы 000, 00, 0 и 1; погрешность перпендикулярности ≤0,002 мм/м (класс 000); соответствует стандартам GB6092-85 и JB/T10027-99, удовлетворяя потребности в прецизионных измерениях для самых разных сценариев

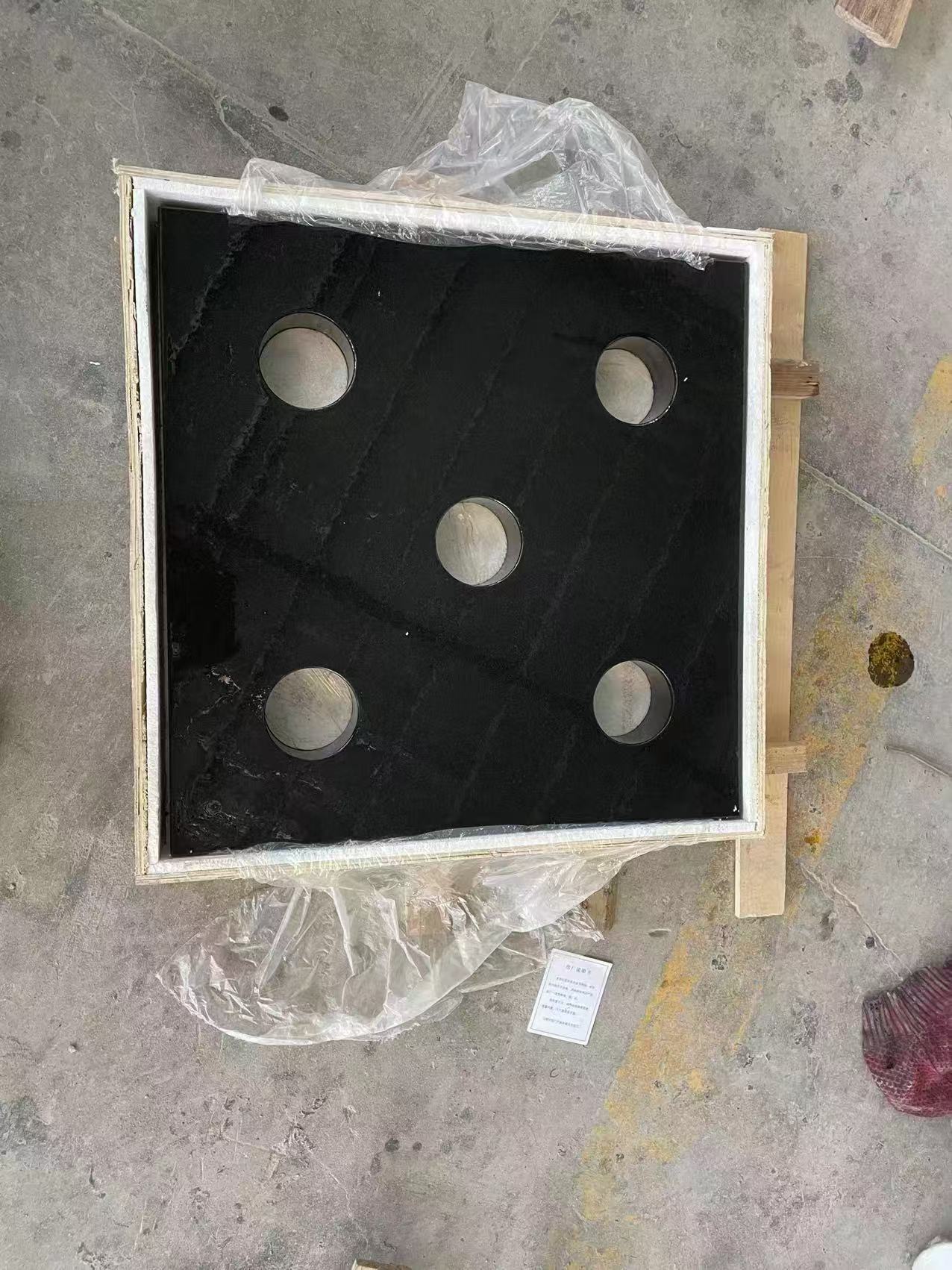

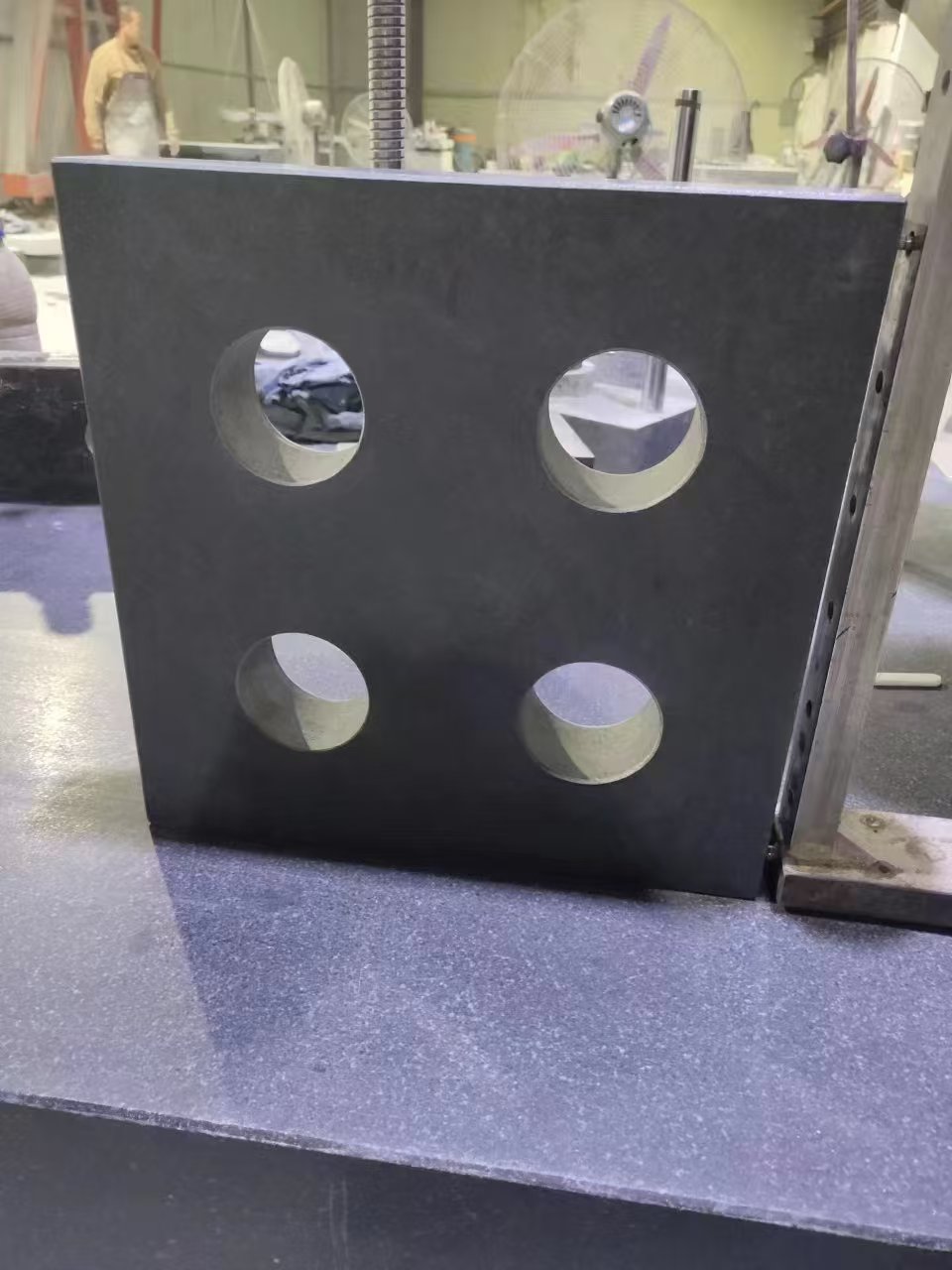

- Два варианта материала: натуральный мрамор и гранит, прошедшие сотни миллионов лет естественного старения, полностью устранённые внутренние напряжения, немагнитный, неэлектропроводящий, твёрдость по Шору ≥HS70, износостойкий и коррозионноустойчивый
- Стабильная работа: высокая термическая стабильность, низкий коэффициент линейного расширения, сохранение точности при комнатной температуре, отсутствие деформаций после длительной эксплуатации
- Точное исполнение: рабочая поверхность обработана методом полной шлифовки с четырёх или шести сторон, шероховатость до Ra0,025 мкм; движение плавное, без заеданий, постоянная точность прямого угла
- Прочность и минимальное обслуживание: однородная структура, отсутствие заусенцев при ударах, не требует смазки, долгий срок службы, подходит для сложных промышленных условий
Стандартные размерные характеристики
| Модель |
Размер (Д×Ш×В) (мм) |
Вес (кг) |
Класс точности |
| YZ-MSR-100 |
100×100×40 |
2.9 |
Класс 000/00 |
| YZ-MSR-150 |
150×150×40 |
4.8 |
Класс 000/00 |
| YZ-MSR-160 |
160×160×40 |
6.1 |
Класс 000/00/0 |
| YZ-MSR-200 |
200×200×50 |
13.5 |
Класс 000/00/0 |
| YZ-MSR-250 |
250×250×50 |
21.1 |
Класс 000/00/0 |
| YZ-MSR-300 |
300×300×50 |
30.4 |
Класс 000/00/0 |
| YZ-MSR-315 |
315×315×50 |
38.2 |
Класс 000/00/0 |
| YZ-MSR-350 |
350×350×50 |
40.8 |
Класс 000/00/0 |
| YZ-MSR-400 |
400×400×80 |
87.0 |
Класс 000/00/0 |
| YZ-MSR-500 |
500×500×100 |
135.7 |
Класс 000/00/0 |
| YZ-MSR-600 |
600×600×60 |
97.2 |
Класс 00/0/1 |
| YZ-MSR-800 |
800×800×80 |
229.4 |
Класс 00/0/1 |
| YZ-MSR-1000 |
1000×1000×100 |
353.4 |
Класс 00/0/1 |
Описание класса точности
- Класс 000: погрешность перпендикулярности ≤0,002 мм/м; подходит для сверхточной метрологической калибровки и лабораторных эталонных измерений
- Класс 00: погрешность перпендикулярности ≤0,003 мм/м; подходит для точного производства и контроля аэрокосмических компонентов
- Класс 0: погрешность перпендикулярности ≤0,005 мм/м; подходит для высокотехнологичной промышленной обработки и установки/наладки оборудования
- Класс 1: погрешность перпендикулярности ≤0,01 мм/м; подходит для обычной механической обработки и проверки строительных конструкций
Области применения
- Машиностроение: установка и наладка станков, проверка перпендикулярности деталей, калибровка позиционирования оборудования
- Аэрокосмическая отрасль: точная обработка компонентов, проверка точности сборки
- Электронная техника: проверка электронных компонентов, калибровка измерительных приборов
- Автомобилестроение: контроль точности деталей, управление качеством на производственной линии
- Лаборатории и испытательные учреждения: метрологическая калибровка, сравнение со стандартными образцами
- Строительство: проверка перпендикулярности конструкций, позиционирование при отделочных работах
Услуга по индивидуальной настройке
Возможны индивидуальные размеры (минимум 50×50 мм, максимум 1200×1200 мм), также предусмотрена адаптация под дюймовые стандарты (например, 12″×12″, 16″×16″ и т. д.). Классы точности и способы шлифовки (полная шлифовка с четырёх или шести сторон) могут быть скорректированы по запросу.
