1. Toepassingsscenario's en kernfuncties
Dit product is specifiek ontworpen voor het testen van motorprestaties, belastingsverificatie en andere testsituaties. Het fungeert als een stabiele benchmarkdrager om de nauwkeurigheid van motortestgegevens te waarborgen, met de volgende belangrijke functies:
1.1 Motor Fixing & Positioning
- Toepassing: Wordt gebruikt voor het vastzetten van diverse motoren tijdens tests, waaronder asynchrone motoren, servomotoren en tandwielmotoren.
- Ontwerpkenmerk: Het werkblad is vooraf uitgerust met meerdere sets T-sleuven, die samen met drukplaten en bouten kunnen worden gebruikt om motoren van verschillende afmetingen en vermogens snel vast te klemmen.
- Voordeel: Voorkomt verplaatsing of trillingen van de motor tijdens het testen, waardoor een uniforme testbenchmark wordt gegarandeerd.
1.2 Aanpassing voor het testen van prestatieparameters
- Toepassing: Biedt stabiele ondersteuning bij het testen van motorparameters zoals toerental, koppel, temperatuurstijging en geluidsniveau.
- Compatibiliteit: Kan worden gekoppeld aan apparatuur zoals koppelsensoren, toerentalmeters en temperatuurdataloggers.
- Voordeel: De vlakheid van het werkblad zorgt voor een nauwkeurige uitlijning tussen testinstrumenten en de uitgangsas van de motor, waardoor testgegevensfouten door installatieafwijkingen worden verminderd.
1.3 Ondersteuning voor langdurige belastingsproeven
- Toepassing: Voldoet aan de eisen voor langdurige full-load- en variabele-belastingtests van motoren.
- Belastingscapaciteit: Kan de continue druk die tijdens de werking van de motor ontstaat stabiel weerstaan.
- Ondersteuning voor warmteafvoer: Kan worden gebruikt om warmteafvoerapparaten (bijv. koelventilatoren, koelwaterleidingen) te plaatsen, waardoor de impact van lokale oververhitting op het testproces wordt voorkomen en continue tests worden gegarandeerd.
2. Kernvoordelen
- High Stability & Vibration Resistance:

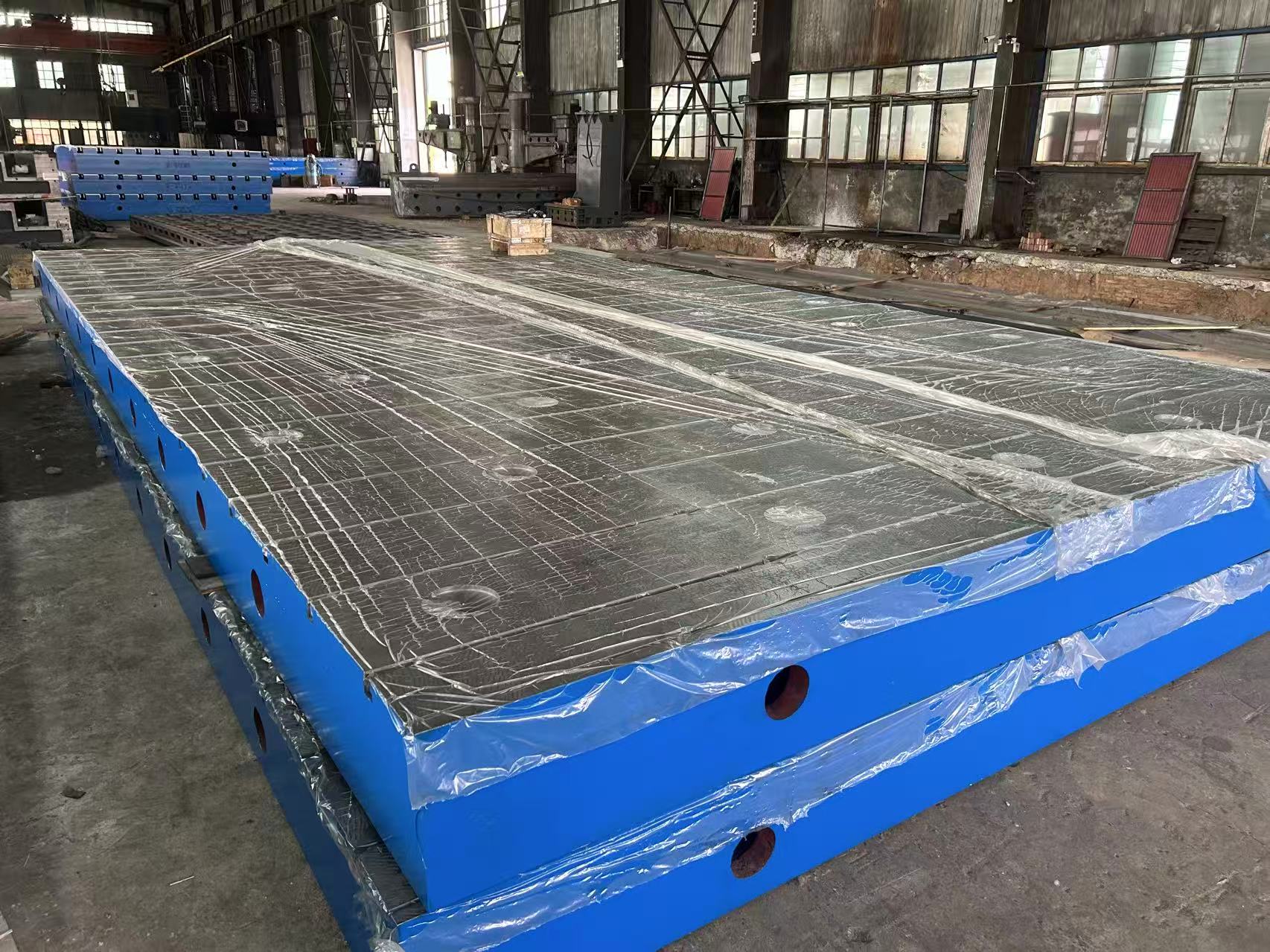

Gemaakt van hoogwaardig gietijzer (HT200-HT300) via integraal gieten. Na kunstmatige of natuurlijke verouderingsbehandeling om interne spanningen te elimineren, wordt vibratieoverdracht tijdens de werking van de motor aanzienlijk verminderd, waardoor vibratie-interferentie op testinstrumenten en de nauwkeurigheid van de gegevens wordt geminimaliseerd en betrouwbare testgegevens worden gegarandeerd.
- Oppervlakteprecisie voldoet aan testvereisten:
Het werkblad ondergaat precisiefrezen en slijpen, met een hoge vlakheid zonder oneffenheden of afwijkingen. Na installatie van de motor is de coaxialiteitsafwijking tussen de uitgangsas van de motor en de as van het testapparaat klein. Hierdoor kunnen hoge precisietestvereisten worden gehaald zonder extra aanpassingen, wat de testefficiëntie verbetert.
- Flexibele maatwerkoplossingen voor uiteenlopende behoeften:
- Standaardmaten beschikbaar: 1000×1200 mm tot 6000×8000 mm.
- Aanpasbare constructies (op basis van motorvermogen, bijv. kleine huishoudelijke motoren, grote industriële motoren):
- Warmteafvoergroeven (om de warmteafvoer van de motor te ondersteunen)
- Bedradingsgaten (voor gemakkelijke indeling van testkabels)
- T-sleuven met verschillende afstanden (om geschikt te zijn voor motoren van speciale afmetingen)
3. Aanpassingsopmerkingen
- Voor aanpassingsverzoeken: Gelieve gedetailleerde en specifieke tekeningen aan te leveren om de nauwkeurigheid van het product te waarborgen.
- Voor speciale eisen (bijv. sleuven, boren, aangepaste afmetingen of dikte): Lever vooraf tekeningen en parameters in. Productie start pas na bevestiging.
4. Optioneel aanvullend materiaal
Als u een Engelse vergelijkingstabel nodig heeft met belangrijke parameters (bijv. matenbereik, toepasselijk motorvermogen, gietmateriaal) zodat uw buitenlandse klanten snel kunnen refereren, bevestig dan welke specifieke parameters moeten worden opgenomen; wij kunnen deze dan snel opstellen.
