화강암/대리석 기계 부품: 정밀 장비용 고안정성 코어 구조 솔루션

솔루션 개요

“자연 고강성 소재 + 정밀 CNC 가공”을 핵심으로 하는 이들 화강암/대리석 기계 부품은 구조적 하중 지지 안정성, 마이크론 수준의 가공 정밀도, 그리고 전환경 적응성이라는 세 가지 핵심 장점을 통합하고 있습니다. 특히 “현저한 열변형, 약한 진동 감쇠, 장기적인 정밀도 퇴화” 등 전통적인 금속 기계 부품의 문제점을 해결하기 위해 설계되었으며, 정밀 장비의 핵심 구조 부품(예: 베이스, 가이드레일, 빔, 작업대)으로 활용됩니다. 정밀 가공 공구, 반도체 장비, 항공우주 시험 장비, 광학 검사 기기 등 고급 장비와 호환되며, 자연 소재 특유의 초저열팽창계수, 우수한 내진성 및 내식성을 바탕으로 장비가 “장기간 안정적인 운전 정밀도를 유지하고 구조 수명을 50% 연장”할 수 있도록 지원하여, 고급 장비들이 핵심 구조 안정성 측면에서의 한계를 극복하는 데 기여합니다.

핵심 기능 시스템

1. 고강성 구조 지지와 정밀한 환경 적응

• 초강력 하중 지지 강성: 고밀도 천연 화강암(지난 그린/태산 그린, 밀도 ≥ 2.65g/cm³) 또는 대리석(밀도 ≥ 2.7g/cm³)을 채택합니다. 탄성계수는 화강암 기준 60~80GPa, 대리석 기준 50~70GPa에 달하며, 압축강도는 ≥ 180MPa입니다. 장기간 하중 지지(예: 공작기계 베이스의 경우 30~100톤) 조건에서도 변형률은 ≤ 0.001mm/m에 불과해, 금속 부품이 장기 하중으로 인해 발생하는 소성 변형을 방지하고 장비의 구조적 정밀도를 안정적으로 유지합니다.
• 마이크론 수준의 가공 정밀도: 5축 CNC 연삭 및 형상 연삭 공정을 통해 부품의 주요 표면(예: 가이드레일 표면, 장착 기준면)의 직선도는 ≤ 0.002mm/1000mm, 평행도는 ≤ 0.003mm/1000mm이며, 표면 거칠기는 Ra ≤ 0.02μm까지 확보됩니다. 복잡한 구조물(예: V자형 가이드레일 홈, T자형 장착 홈, 단차가 있는 테이블 상판)도 가공 가능하며, 홈 폭 허용오차는 ±0.005mm 이내로 관리되어 정밀 장비 각 부위 간의 정확한 결합 요구사항을 충족합니다.
• 균일한 응력 분포: 천연 석재의 내부 구조는 균일하며 불순물이 없고, 24개월 이상의 자연 노화 처리를 거친 후 내부 응력의 99% 이상이 제거되어 용접 및 주조로 인한 금속 부품의 국부적 응력 집중 현상을 방지합니다. 장비 운전 중(예: 고속 절삭, 고주파 진동)에도 구조적 미세 변형이 발생하지 않아 전달 정밀도와 동작 안정성을 보장합니다.

2. 모든 환경에서의 간섭 방지와 안정적 운전

• 초저열변형: 화강암의 열팽창계수는 단지 (5-8)×10⁻⁶/℃이고, 대리석은 (6-9)×10⁻⁶/℃로, 주철(11×10⁻⁶/℃)이나 강철(13×10⁻⁶/℃)보다 훨씬 낮습니다. 장비 운전 시 온도 변화(-10℃~50℃)에도 구조 치수 변화는 ≤ 0.0008mm/m에 불과하여, 온도 변화로 인한 가이드레일 간극 변화나 전달 오차를 예방합니다. 이는 반도체 장비나 광학 기기 등 온도 민감성이 중요한 환경에 특히 적합합니다.
• 효율적인 진동 감쇠: 천연 석재의 내부 감쇠 계수는 주철의 3~5배에 달하며, 진동 감쇠율은 80% 이상(금속 부품의 경우 30%~40%에 불과)에 이릅니다. 장비 운전 중 발생하는 진동 에너지를 흡수하여(예: 공작기계 스핀들의 고속 회전, 시험 장비의 하중 충격 등), 진동이 정밀 전달 및 검사 데이터에 미치는 간섭을 크게 줄입니다. 예를 들어, 정밀 가공센터가 화강암 베이스를 채택한 후에는 가공 표면의 거칠기 Ra가 1.6μm에서 0.8μm으로 개선될 수 있습니다.
• 내식성 및 내마모성: 표면이 치밀하고 비다공성이어서 반도체 산업에서 흔히 사용되는 절삭유, 윤활유, 이소프로필알코올 등 각종 화학약품에도 견딜 수 있으며, 금속 부품에서 발생하는 녹과 산화 문제를 전혀 걱정하지 않아도 됩니다. 표면 경도는 화강암 기준 HS70~80, 대리석 기준 HS55~65에 달하며, 내마모성은 주철의 두 배 이상입니다. 장기간 마찰(예: 가이드웨이 슬라이딩) 후에도 표면 마모량은 10만 회당 0.001mm 이하로, 설비 유지보수 주기를 크게 연장할 수 있습니다.

3. 다중 시나리오 기계 통합 및 적응

• 다양한 부품 유형과의 호환성: 설계 방식을 변경하지 않고도 정밀 공작기계 베이스, 반도체 리소그래피 장비 가이드웨이, 항공엔진 시험대 프레임, 광학기기 작업대 등 다양한 형태의 부품으로 맞춤 제작 가능합니다. 또한 가이드웨이 슬라이더(크기 50×50mm)와 같은 소형 설비 부품부터 일체형 베이스(크기 10000×3000mm)와 같은 대형 설비 부품까지 안정적으로 적용할 수 있습니다.

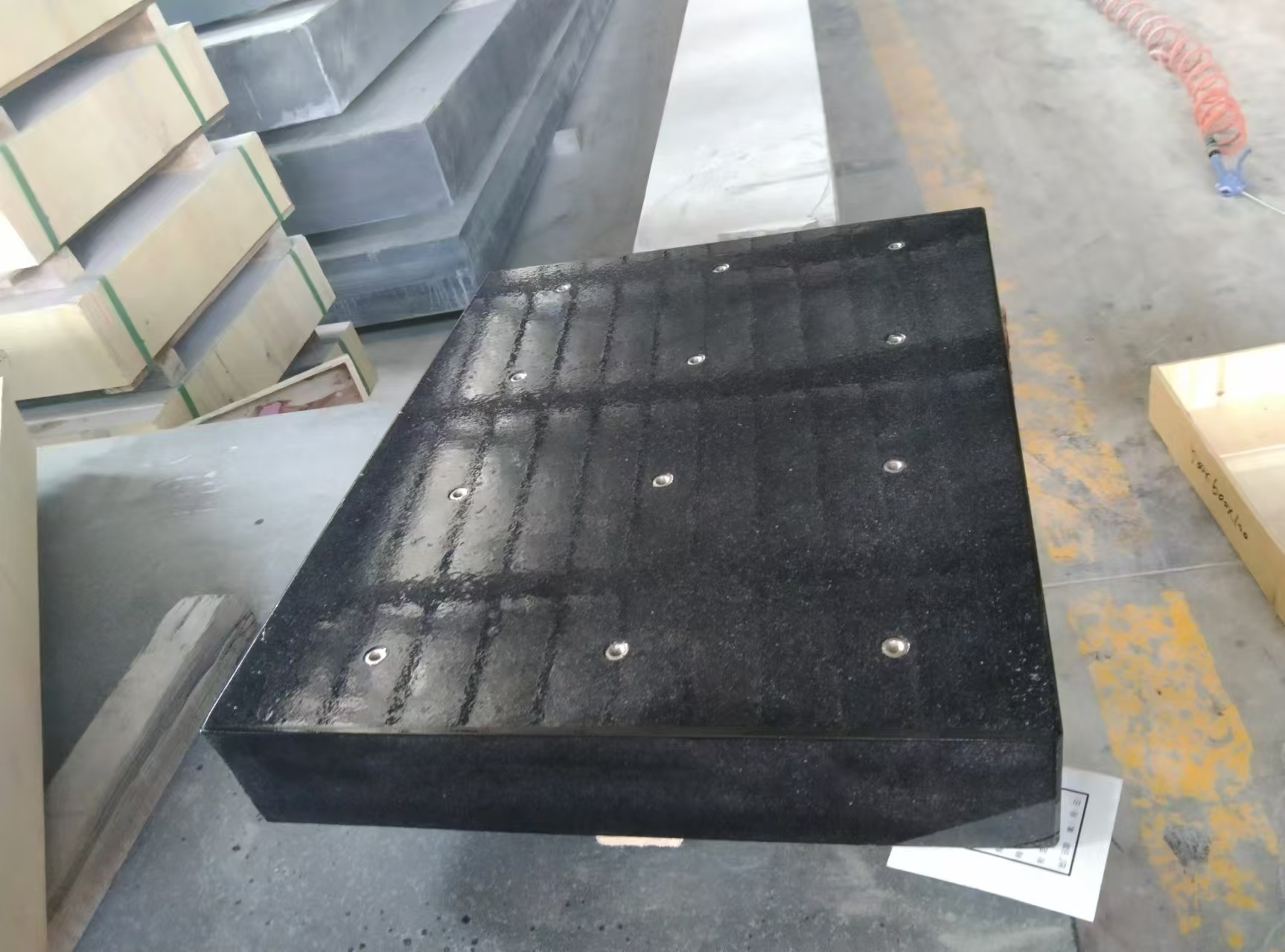

• 편리한 기계적 연결 및 통합: 설비 조립 요구사항에 따라 부품 표면에 정밀 나사구멍(정밀 M6~M20, 구멍 위치 공차 ±0.01mm), 위치 고정 핀 구멍(φ6~φ20, 공차 H7), 밀봉 홈(폭 5~20mm) 등을 가공할 수 있어 모터, 변속기, 센서 등의 부품을 직접 설치할 수 있어 중간 연결부로 인한 정밀도 손실을 줄일 수 있습니다.
• 보조 기능의 협력: 설비 운용 요구에 맞춰 먼지 방지 구조(예: 가이드웨이 보호 커버 장착 홈), 열 방출 채널(예: 내장형 열방출 구멍), 충격흡수 구조(예: 금속 브래킷과 결합된 탄성 연결면) 등을 통합하여 부품 간 및 설비 시스템 간의 협력을 강화하고, 이후 통합 비용을 절감할 수 있습니다.

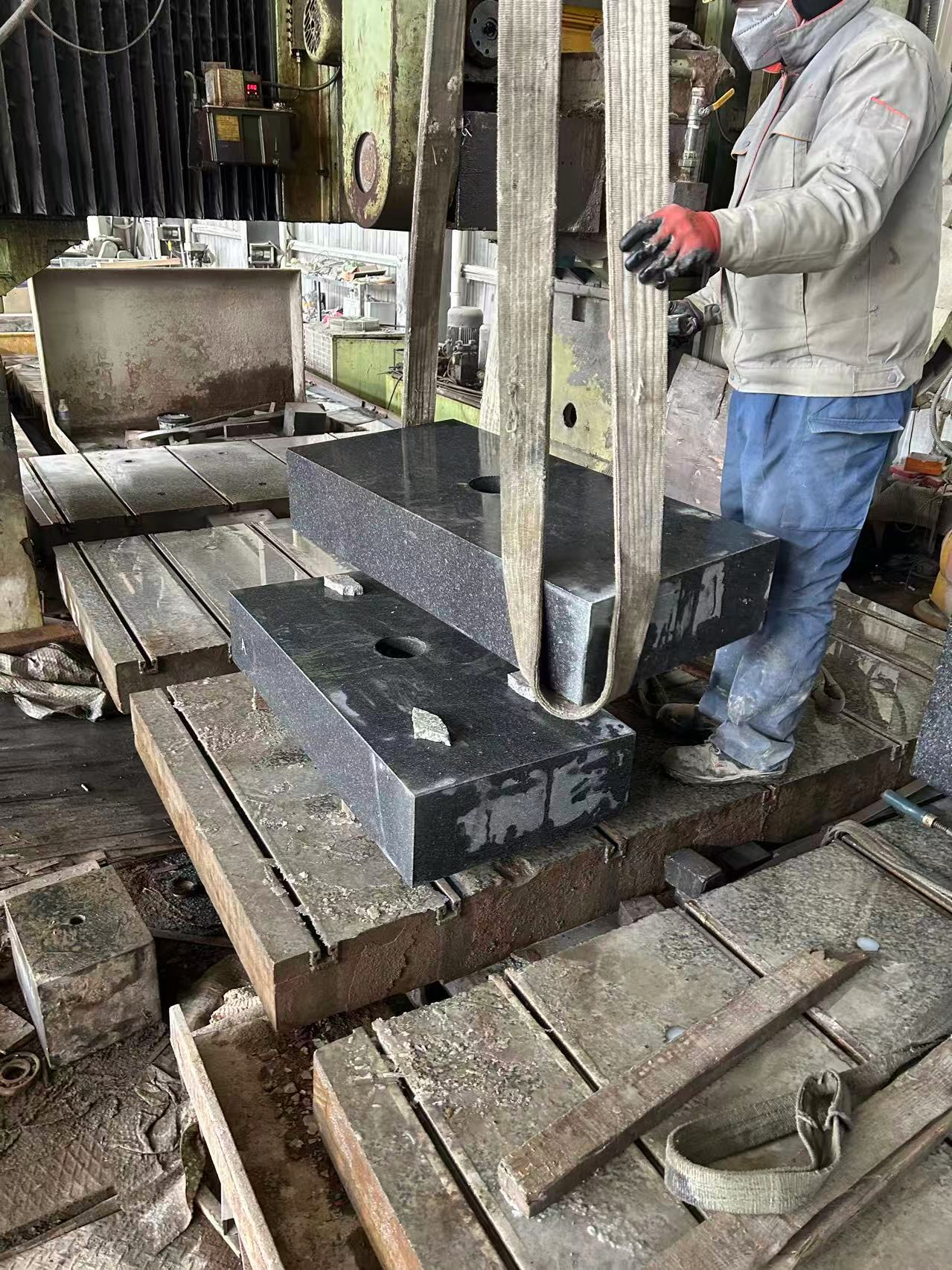

핵심 시스템 구성

대표적인 산업 적용 사례

1. 정밀 가공센터 베이스: 한 공작기계 업체가 수직형 가공센터(X축 스트로크 3000mm)에 지난그린 화강암 베이스(3500×1500×800mm)를 적용했습니다. 스핀들이 고속(15000rpm)으로 회전할 때 진동 진폭이 0.01mm에서 0.002mm로 감소했으며, 가공 부품의 평탄도 오차도 ±0.01mm에서 ±0.003mm로 개선되어 설비 정밀도 유지 기간이 1년에서 3년으로 연장되었습니다.
2. 반도체 리소그래피 장비 가이드웨이: 한 반도체 장비 업체가 리소그래피 장비의 워크피스 스테이지 가이드웨이에 태산그린 대리석 가이드웨이(길이 2000mm, V자 홈 각도 90°±0.005°)를 맞춤 제작해 적용했습니다. 열변형이 0.0005mm/m 이하로 억제되었고, 정밀 구동 시스템과 결합되어 워크피스 스테이지의 위치 정확도가 ±0.0001mm에 도달함으로써 7nm 칩 리소그래피의 요구 사항을 완벽히 충족했습니다.
3. 항공우주 엔진 시험대 프레임: 한 항공우주 기업에서 엔진 성능 시험대에 이를 사용하였으며, 접합식 화강암 프레임(5000×2000×1200mm)을 채택하여 압축강도 ≥200MPa를 확보했습니다. 엔진 시험 운전 중 30톤의 충격력을 장기간 견뎌냈고, 프레임 변형은 ≤0.001mm에 불과하며, 시험 데이터의 반복성 오차는 ±0.5%에서 ±0.1%로 감소하였습니다.
4. 광학 검사 장비 작업대: 한 광학 설비 기업에서 레이저 간섭계 작업대에 이를 적용했으며, 표면 거칠기 Ra≤0.01μm이고 자기적 간섭이 없는 검정색 대리석 작업대(800×600×200mm)를 선택했습니다. 레이저 측정 정밀도는 ±0.001mm에서 ±0.0005mm로 향상되었고, 검사 효율은 40% 증가했습니다.

핵심 경쟁 우위

• 정밀도 안정성이 금속보다 월등히 우수함: 천연 소재는 금속 부품의 응력 완화 및 소성 변형 문제를 방지합니다. 장비의 작동 정밀도 유지 기간은 3~5년에 달하며(금속 부품의 경우 1~2년에 불과), 이로 인해 장비 교정 및 유지보수 횟수가 줄어들어 운영·유지 비용을 60% 이상 절감할 수 있습니다.
• 진동 감쇠 및 소음 저감으로 장비 성능 향상: 진동 감쇠율이 주철 부품보다 50% 이상 높아 장비 운전 중 발생하는 고주파 진동을 효과적으로 흡수하며, 진동으로 인한 전달 오차와 부품 가공 결함을 예방합니다. 특히 고속·고정밀 장비 운용 환경에 적합합니다.
• 환경 적응성이 뛰어나 사용 제약을 최소화: 습윤 환경(상대습도 ≤95%) 및 화학적 부식 환경(절삭유, 반도체 시약 등)에서도 장기간 사용 가능하며, 금속 부품의 녹슬거나 부식 위험이 없어 장비의 서비스 수명을 50% 이상 연장할 수 있습니다.
• 설계 유연성이 복잡한 요구사항까지 충족: 미크론 수준의 가공 정밀도로 복잡한 구조물(예: 특수 형상 가이드웨이 홈, 다단계 테이블 상판 등)의 5축 CNC 가공을 지원합니다. 용접 및 접합에 의존하는 금속 부품과 달리, 구조적 접합으로 인한 정밀도 손실을 줄이며 맞춤형 장비 설계 요구에도 적응합니다.

전방위 맞춤형 서비스

• 구조적 맞춤화:

◦ 부품 유형 맞춤화: 설계 베이스, 가이드웨이, 빔, 작업대 등 다양한 부품 유형을 장비 필요에 따라 설계하며, 단일 조립 또는 접합 구조(최대 접합 크기 15000×5000mm)를 지원합니다.;

◦ 복잡한 형상 맞춤화: 특수 형상 곡면, 다중 스테이션 계단형 표면, 밀집된 장착 홀 배열 등 복잡한 구조물을 가공하여 특수 장비의 구조 통합 요구를 충족합니다.

• 정밀 맞춤화:

◦ 기본 정밀도 맞춤화: 직선도 ≤0.002mm/m의 00급, ≤0.005mm/m의 0급, ≤0.01mm/m의 1급 등 다양한 정밀도 등급을 제공하여 각 장비의 정밀도 요구에 맞게 조정합니다(예: 리소그래피 장비에는 00급, 일반 공작기계에는 0급).;

◦ 핵심 표면 정밀도 강화: 가이드웨이 표면 및 장착 기준면과 같은 핵심 부위에 대해 초정밀 가공(직선도 ≤0.001mm/m, 표면 거칠기 Ra≤0.01μm)을 제공합니다.

• 기능적 맞춤화:

◦ 표면 처리 맞춤화: 거울광택, 스크래치 방지 코팅, 정전기 방지 처리(표면 저항 10⁶~10⁹Ω) 등을 제공하여 다양한 사용 환경에 적합하도록 합니다.;

◦ 통합 기능 맞춤화: 냉각수 통로, 센서 장착 통로, 충격 흡수 구조 등이 내장되어 부품 간 협업과 장비 시스템의 통합성을 향상시킵니다.

• 지원 서비스 맞춤화:

◦ 설치 및 시운전: 현장에서의 이음 작업, 수평 보정(정밀도 ≤0.001mm/m) 및 기타 설비 부품과의 협력적 시운전 서비스를 제공합니다.;

◦ 사후보증: 3년 무상 보증, 평생에 걸친 정밀 보정 및 유지보수 서비스, 그리고 맞춤형 “정기 점검 + 신속 수리” 보증 플랜을 제공합니다.;

◦ 기술 지원: 부품 설계 도면 최적화와 재료 선정에 대한 제안을 제공하여 고객이 장비의 전체 구조 설계를 완성할 수 있도록 지원합니다.
