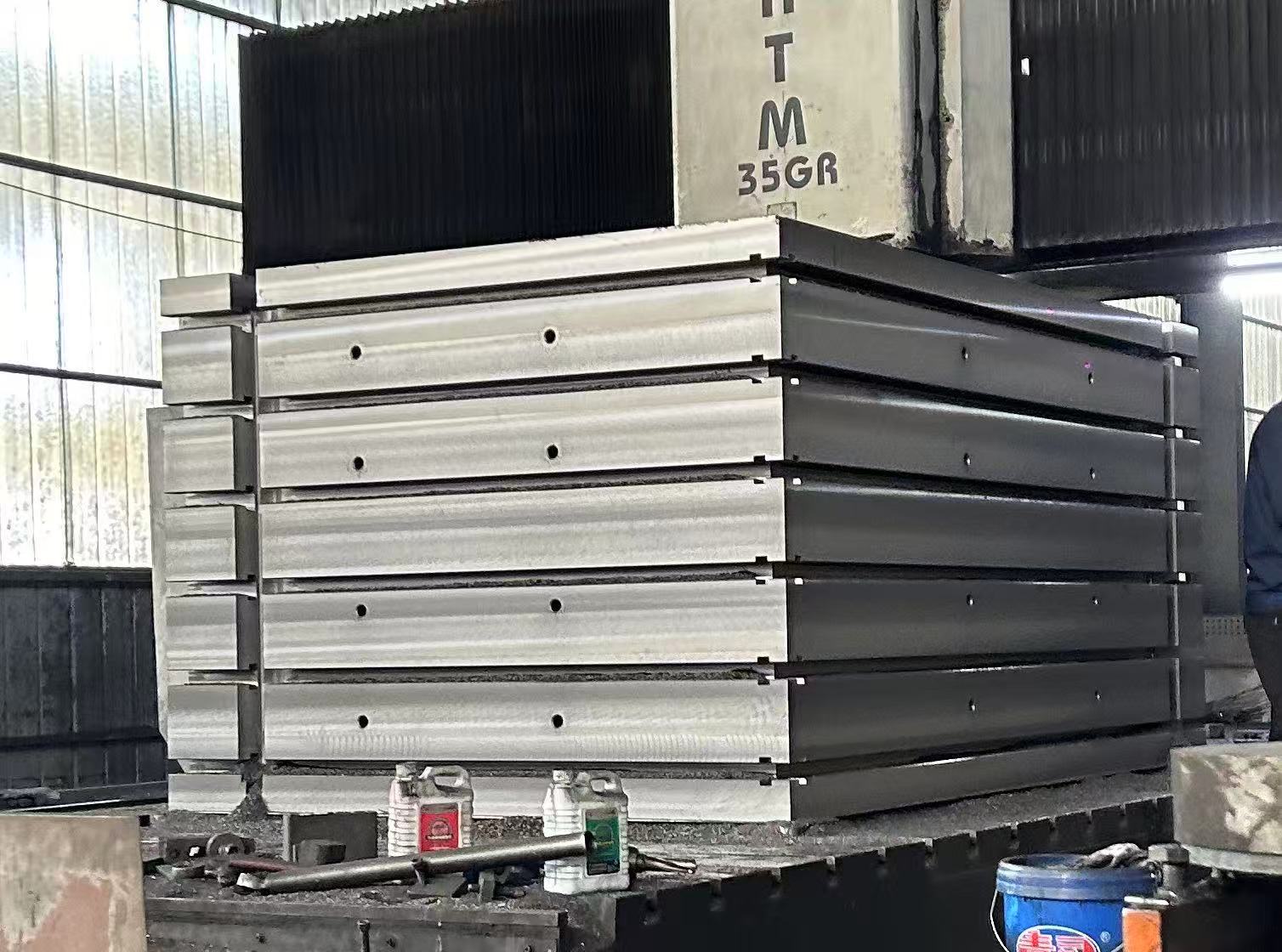

주철 박스 작업대

적용 시나리오 및 핵심 기능

“3차원 입체 구조”와 유연한 T슬롯 맞춤 설계를 결합한 이 제품은 가공 및 검사 보정 과정에서 “다면 지원 + 정밀 고정”을 통합하는 다기능 작업용 캐리어로 활용됩니다. 주요 기능은 다음과 같습니다:

1. 다면 공작물 고정 및 가공

축 부품, 슬리브 부품 및 특수 형상의 공작물(예: 기계 플랜지, 기어박스 하우징, 정밀 지그 등)의 다면 가공 요구에 이상적입니다. 박스형 작업대의 전면, 후면, 좌측, 우측 및 상부 면 모두 평평한 작업면으로 구성되어 있어 여러 방향에서 공작물을 안정적으로 고정할 수 있습니다. T슬롯을 추가하면 T볼트 및 압력판과 함께 사용하여 공작물을 더욱 견고히 고정할 수 있으며, 밀링, 드릴링, 연삭 등의 공정에서 반복적인 공작물 조립·해체로 인한 정밀도 저하를 방지합니다. .

2. 정밀 검사 및 보정 지원

기계 부품의 수직도, 평행도, 평면도 등을 검사하는 데 있어 기준 도구로 활용됩니다. 작업대 표면에 공작물을 고정하고 다이얼 게이지, 마이크로미터, 수평기 등 측정 기기를 이용하여 다양한 면에서의 정밀 오차를 정확히 측정할 수 있습니다. 특히 소형 정밀 부품의 대량 검사에 적합하며, 안정적인 구조로 인해 검사 중 기준 편차를 최소화하여 신뢰성 높은 데이터를 확보할 수 있습니다. .

3. 조립 및 유지보수 시 위치 고정 지원

모터 엔드캡, 기어 어셈블리, 유압 밸브 블록 등 소형~중형 기계 부품의 조립 및 유지보수에 사용됩니다. 작업대는 3차원적 위치 기준을 제공하며, 공작물의 고정 위치를 조절함으로써 부품 간 정밀한 결합을 실현합니다. 유지보수 시에는 수리 대상 부품을 안정적으로 지지하여 작업자가 측면, 상부 등 다양한 각도에서 부품을 분해·조립할 수 있도록 지원함으로써 작업 효율을 향상시킵니다. .

핵심 장점

안정적이고 내구성 있는 소재

고급 회색 주철(HT200~HT300)을 일체형 주조로 제작하고, 자연 또는 인공 노화 처리를 통해 내부 응력을 완전히 제거하였습니다. 이를 통해 뛰어난 구조 강성과 변형 저항성을 확보했습니다. 공작물의 무게와 가공 충격 하중에 장기간 노출되더라도 작업면에 움푹 들어간 자국이나 균열이 거의 발생하지 않아 긴 서비스 수명을 제공합니다. .

유연한 T-슬롯 고정

T슬롯은 필요에 따라 모든 작업면에 맞춤 제작 가능하며(일반 슬롯 폭: 8~20mm, 슬롯 간격: 30~80mm), 주류 T형 지그 및 위치 핀과 호환되어 다양한 크기와 형태의 공작물 고정 요구에 적응합니다. 슬롯이 없는 박스형 작업대에 비해 고정 안정성이 40% 이상 향상되어 가공 또는 검사 중 공작물의 이탈 위험을 크게 줄여줍니다. .

다양한 적용 환경을 위한 전면적 맞춤 설계

• 사이즈 맞춤 제작길이, 너비, 높이를 최대 공작물 크기와 작업 공간에 따라 자유롭게 조정할 수 있습니다.
• 구조 맞춤 제작T슬롯 외에도, 운송 편의를 위한 경량화 구멍, 공작물의 마찰력을 높이는 미끄럼 방지 패턴, 다중 작업대 연결을 돕는 측면 위치 고정 구멍 등 특수 구조 옵션도 제공됩니다. .
• 정밀도 맞춤화작업면의 평탄도를 정밀 가공 및 높은 요구 사항을 갖춘 검사 환경의 요구에 맞게 향상시킬 수 있습니다(표준에 따라 정확도 등급 00, 0, 1, 2, 3에 부합). .

다양한 표면 활용으로 높은 이용 효율

모든 작업면은 정밀 밀링과 연삭 공정을 거쳐 표면 거칠기 Ra3.2μm 이하를 달성합니다. “주요 표면’과 ”보조 표면’의 구분 없이, 작업 상황에 따라 모든 면을 유연하게 사용할 수 있습니다. 단일 평면형 작업대에 비해 기능이 더욱 다양하여 장비 구매 비용을 절감할 수 있습니다. .

맞춤화 안내

• 맞춤 주문 시에는 제품의 정확성을 보장하기 위해 상세하고 구체적인 도면을 제공해 주시기 바랍니다.
• 특수 사양(슬롯 가공, 드릴링, 맞춤 치수 또는 두께 포함)이 필요하신 경우, 미리 도면과 관련 파라미터를 제출해 주시기 바랍니다. 당사의 확인 후 생산이 시작됩니다.
