ソリューション概要

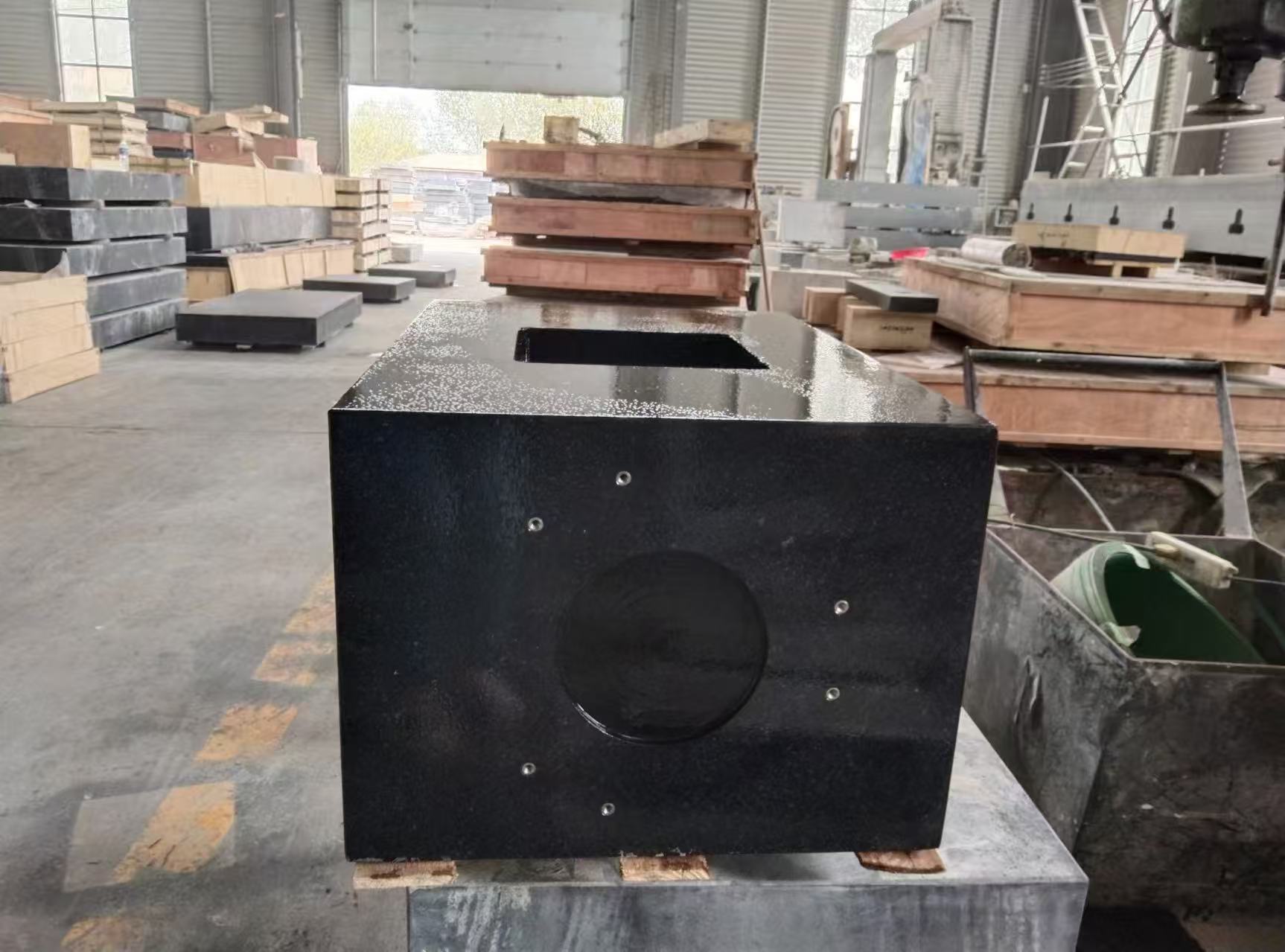

高級設備の核心的な構造ニーズに合わせて設計されたこの花崗岩製精密機械部品は、工作機械のベース（5軸制御マシニングセンターや超精密研削盤、大型CNC旋盤）および精密計測機器の主要構造部品（大型三次元測定機・CMM、半導体リソグラフィー装置の構造部品、航空エンジン試験台フレーム）向けに特化しています。「ミクロンレベルの精度基準、超高剛性の耐荷重性能、あらゆる稼働条件下でのノイズ抑制」を核として、従来の金属製部品が抱える三つの大きな課題――「熱変形による精度ドリフト」「振動伝達による設備性能低下」「長期間の摩耗による隙間増大」――を解決します。.
超低熱膨張係数（1℃あたり5～8×10⁻⁶）、高い減衰特性と振動耐性（振動減衰率≥90％）、さらに高密度花崗岩（済南グリーン／泰山グリーン）の均一な応力分布を活かし、本部品は1,000mm当たりの平面度≤0.003mm、直線度≤0.002mmを実現するとともに、年間の精度劣化率≤0.05％を保証します。これにより、高級設備の加工・検査精度を40％向上させ、メンテナンス周期を3倍に延長することが可能となり、航空宇宙、半導体、精密金型などのハイエンド製造分野に最適です。.
コア機能システム
1. 精密基準と超高剛性支持
- 超長スパンの精密制御：高密度花崗岩（石英含有量≥65％、密度≥2.7g/cm³、目視で確認できる不純物なし）を採用し、「CNC粗削り―多段階の仕上げ研削―精密ラップ加工」の工程を経て製造されます。単一部品でもガイドウェイ取付面の平面度は1,000mm当たり≤0.003mm、直線度は1,000mm当たり≤0.002mmを実現。複数部品の継ぎ合わせにも対応（最大接合サイズ：15,000×5,000mm）、継ぎ手部分の段差は≤0.002mmに抑えられ、大スパン（3m以上）を持つ金属製部品に見られる「中間下垂」変形を回避。工作機械の全ストロークにわたり均一な加工精度を確保します（例：5軸マシニングセンターのX軸6mストロークにおいて精度≤0.008mm）。.
- 超高耐荷重・変形耐性：一体鋳造＋厚肉設計を採用（工作機械ベースの壁厚：80～300mm、計測機器構造部品の壁厚：50～200mm）。圧縮強度≥180MPa、曲げ強度≥25MPaを備え、単一の工作機械ベースで主軸＋テーブル＋ワークを含む総重量50トンまで支えられます（例：大型CNC旋盤のベースが30トンのワークを支える場合）。長期荷重下での変形は1m当たり≤0.001mmに抑えられ、工作機械のガイドウェイと主軸の平行度・垂直度を安定的に保ちます（偏差≤1,000mm当たり0.002mm以内）ので、加工寸法誤差の発生を防ぎます。.
- 統合的機能設計：部品表面にはガイドウェイ取付溝（V字型／矩形／ダブテール型、溝幅公差±0.005mm）、Tスロット（テーブル固定用、溝幅12～40mm、間隔50～150mm）、設備取付用突起（公差H7）などを精密に加工。精密計測機器の構造部品にはアンカー固定用穴（φ20～φ50mm）や検査用基準面（平面度1,000mm当たり≤0.003mm）を予め設け、二次加工不要で核心部品への直接組み込みが可能です。これにより、中間接続部材による精度損失を大幅に低減できます。.
2. 全稼働条件下での安定動作とノイズ抑制
- 超低熱変形抑制：花崗岩の熱膨張係数は、鋳鉄（11×10⁻⁶/℃）の半分、鋼鉄（13×10⁻⁶/℃）の3分の1にすぎません。高速主軸回転（15,000～25,000rpm）や作業場の温度変動（±5℃）によって局所的に発生する高温（100℃以下）環境下でも、1m長の部品における熱変形は≤0.001mmに留まり、金属製部品の0.005mmを大きく下回ります。これにより、熱変形によるガイドウェイの隙間変化や主軸位置ずれを防止し、加工寸法の安定性（±0.003mm以内）を確保します。.
- 効率的な振動絶縁：花崗岩の内部減衰係数は鋳鉄の3～5倍で、振動減衰率は≥90％（金属部品では30～40％にとどまる）。工作機械の切削（硬いフライス加工や研削など）による高周波振動（50～3000Hz）や、精密機器の操作（CMMプローブの移動など）による微小振動（10～100Hz）を効果的に吸収する。さらに、部品底部には空気ばね式の振動減衰モジュールを採用し（振動減衰効率≥95％）、作業場の床面からの振動（フォークリフトの走行や設備稼働など）を一段と遮断する。これにより、工作機械の加工面粗さはRa1.6μmからRa0.8μmへ、計測機器の繰り返し精度誤差は±0.005mmから±0.001mmへと改善される。.
- 耐腐食性と耐摩耗性：表面は「リン酸処理＋ナノセラミックコーティング」を施し（膜厚8～15μm）、半導体関連機器で使用される工作機械用切削油、乳化液、イソプロピルアルコールなどの化学薬品にも耐える。これにより、金属部品に見られる錆やガイドウェイの腐食問題を解消。表面硬度はHS75～80に達し、耐摩耗性は金属製ガイドウェイの2.5倍となる。長期間の使用後（ワークテーブルの動作回数≥20万回）でも表面摩耗は≤0.001mmに抑えられ、頻繁な再研磨が不要となり、メンテナンス周期は従来の6か月から2年以上へと延長される。.
3. 工作機械および精密機器への徹底した適応
- 工作機械用ベースの特化設計：精密工作機械向けに、スピンドル冷却水路（口径15～25mm、水量≥5L/分）、格子スケール取付溝（幅15～30mm、深さ5～10mm）、切りくず排出用チャンネル（断面100×150mm～300×400mm）を備え、スピンドルの放熱、精密フィードバック、廃棄物処理に対応。5軸マシニングセンタ用の二重ワークテーブル交換レールの組み込みにも対応し、レールの平行度は1000mmあたり0.002mm以下、ワークテーブル交換時間は30秒まで短縮可能。.
- 精密機器用構造部品のカスタマイズ：大型精密機器（例：10m級CMM、リソグラフィー装置）向けに、構造部品は「ハニカム構造による内部軽量化」を採用（剛性には影響せず、重量を30％削減）。表面には水平調整用穴（間隔500～1000mm、深さ20～50mm）を設け、精密レベル調整ボルトにより1mあたり0.001mm以下の水平精度を実現。リソグラフィー装置用構造部品には防振溝（幅200～300mm、深さ500～800mm）を予め設け、外部振動をさらに遮断し、ナノスケールでの位置決め要求を満たす。.
- デジタルインターフェースの予備確保：部品には温度センサー取付穴（φ3～φ5mm）や振動監視用インターフェースを備え、工作機械／計測機器のデジタル管理システムと接続可能。リアルタイムで温度分布や振動振幅を監視し、データフィードバックを通じて加工・検査パラメータを最適化することで、設備の知能化を促進する。.
コアシステムの構成
| コンポーネントカテゴリ |
コアパラメータと設定 |
| 花崗岩製工作機械ベース |
材質：済南グリーン／泰山グリーン花崗岩（密度≥2.7g/cm³、吸水率≤0.05%、不純物≤0.1%）；精度：ガイドウェイ表面の直角度は1000mmあたり0.002mm以下、平面度は1000mmあたり0.003mm以下、表面粗さRaは0.02μm以下；寸法：単一セグメントの長さ1000～6000mm、幅800～3000mm、厚さ200～500mm（最大継ぎ合わせサイズ15000×5000mm）；構造：ガイドウェイ取付溝、Tスロット、冷却水路、切りくず排出用チャンネル |
| 花崗岩製精密機器用構造部品 |
材質：工作機械用ベースと同じ（高密度の済南グリーン／泰山グリーン）；精度：取付基準面の平面度は1000mmあたり0.003mm以下、平行度は2000mmあたり0.005mm以下；寸法：単一セグメント1500×1000mm～5000×3000mm、最大継ぎ合わせサイズ20000×8000mm、厚さ50～200mm；構造：アンカー固定穴、水平調整穴、防振溝、ハニカム構造による軽量化穴 |
| 補助部品 |
エアスプリング式振動減衰モジュール（振動減衰効率≥95%、耐荷重≤各セット50トン）；精密レベリングボルト（調整範囲0～20mm、精度±0.001mm）；ガイドウェイ用防塵カバー（蛇腹式／伸縮式、ガイドウェイのストロークに対応）；温度・振動監視センサー（精度±0.1℃／±0.001mm） |
| カスタムアクセサリー |
スピンドル取付用スパイク（公差H7）、格子スケール取付ブラケット、冷却水路接合部、切りくず搬送装置用インターフェース、計測機器用防振パッド（ゴム・金属複合材） |
典型的な業界適用事例
- 5軸マシニングセンターベース：ある工作機械メーカーが、6mストロークの5軸マシニングセンター（航空エンジン用ケースの加工）に採用。済南グリーン花崗岩製ベース（6000×2500×500mm、単一セグメント構造）を採用し、ガイドウェイ面の直角度は6000mmあたり≤0.002mm、高速主軸切削時（20000rpm）の振動振幅は0.015mmから0.003mmへ低減。ケース加工の幾何公差は±0.01mmから±0.003mmへ改善され、航空機部品の合格率は35%向上、保守周期は6か月から24か月へ延長された。.
- 大型CMM本体構造：ある計測機関が、10m級CMM（高速鉄道車両の車体フレーム検査）に採用。スプライス式花崗岩構造部材（10000×3000×800mm）をカスタマイズ。取付基準面の平面度は10000mmあたり≤0.003mmで、エアスプリングによる振動制御により、検査繰り返し誤差は±0.005mmから±0.001mmへ低減。検査効率は50%向上、校正周期は3か月から12か月へ延長された。.
- 半導体リソグラフィー装置構造部品：ある半導体装置メーカーが、DUVリソグラフィー装置（14nmプロセス）に採用。高密度花崗岩構造部材（3000×2000×600mm）を採用。熱変形は1mあたり≤0.0008mm、振動振幅は≤0.0005mmで、リソグラフィー装置のワークステージの位置決め精度は±0.0001mmに達する。14nmチップの歩留まりは4.2%向上し、半導体ナノスケールプロセスの要求を満たす。.
- 超精密研削盤ベース：ある精密金型企業が、超精密表面研削盤（光学用金型の加工）に採用。泰山グリーン花崗岩製ベース（2000×1200×300mm）を採用。ガイドウェイ面の平面度は2000mmあたり≤0.002mmで、研削後の金型表面粗さはRa0.4μmからRa0.02μmへ低減。光学用金型の光透過率は8%向上し、後続の研磨工程が不要となり、加工効率は60%向上した。.
核心的な競争優位性
- 高精度バリア：平面度・直角度はミクロンレベル（00等級精度）に達し、金属部品（0等級精度）を大きく上回る。スプライス誤差は≤0.002mmで、超大型精密設備（加工・検査サイズ≥5m）において唯一実現可能な構造ソリューションとして、金属材料特有の「大規模精密性の劣化」問題を解決。.
- 強力な長期安定性：自然熟成36か月＋人工熟成2サイクルを経て、内部応力の99.5%を除去。精密保持期間は5～10年（金属部品ではわずか2～3年）で、頻繁な校正による設備停止を低減し、年間300時間以上の運転・保守コストを削減。.
- 優れた振動吸収と騒音低減：振動減衰率は金属部品比で60%以上高く、切削振動や微小振動を効果的に吸収。これにより加工時のチャタリング痕や検査時の偏差を回避。特に光学用金型や航空宇宙部品など、高精度加工に最適。.
- 総合コストの低減：初期購入費用は金属部品比で30%～50%高いが、防錆・再研削・頻繁な校正といったメンテナンスコストは不要（金属部品の年間保守費用約5万元に対し、花崗岩製はわずか5千元）。耐用年数は2～3倍に延び、ライフサイクル全体のコストは60%低減。.
- 広範な環境適応性：湿度（相対湿度≤90%）や化学薬品（切削液、イソプロピルアルコール）にも耐え、金属のような錆のリスクなし。さらに抗磁性により磁性部品の加工・検査にも対応し、磁場干渉を回避。.
全方位カスタマイズサービス
寸法および構造のカスタマイズ
- 寸法カスタマイズ：工作機械用ベースは単一セグメント長が1000～6000mm（スプライス時は15000mm）、計測器用構造部材は単一セグメント長が1500～5000mm（スプライス時は20000mm）。厚みは50～500mmで、荷重支持能力は5～100トンまで要望に応じて設計可能。.
- 構造カスタマイズ：ガイドウェイの溝形状（V字型／矩形／ダブテール型）、Tスロットの数・間隔、冷却水路および切りくず排出用チャンネルの配置をカスタマイズできます。計測機器の構造部品には、防振溝やハニカム構造による軽量化孔、特殊な取付基準面などを設計することが可能です。.
精度および機能のカスタマイズ
- 精度等級：グレード00（直線度1mあたり0.002mm以下、超精密機器向け）、グレード0（1mあたり0.003mm以下、精密工作機械／CMM向け）、グレード1（1mあたり0.01mm以下、一般計測機器向け）。.
- 機能強化：表面ナノ研磨（Ra値0.01μm以下）、帯電防止処理（表面抵抗10⁶～10⁹Ω、半導体用途向け）、温度・振動モニタリングシステムの統合。.
設置およびアフターサービスのカスタマイズ
- 据付・調整：高精度接合（精度0.002mm以内）、水平調整（1mあたり0.001mm以内）、主要機器部品との協調調整を実施。大型部品については分割輸送に対応しています。.
- 技術サポート：荷重による変形解析や振動モーダル解析などの機械シミュレーション、ならびに機器構造の最適化提案を行い、ハイエンド機器の研究開発を支援します。.
