Rieles de suelo de hierro fundido (ranuras en T de hierro fundido / rieles guía de hierro fundido): Soporte central para la carga lineal y la determinación del datum de referencia en equipos de gran capacidad.

Descripción general de la solución

Este riel de suelo de hierro fundido (incluyendo ranuras en T de hierro fundido y carriles guía de hierro fundido) está especialmente diseñado para el movimiento lineal de equipos pesados, la toma de referencia en el suelo, la inspección de piezas grandes y la integración en líneas de producción. Con “material de hierro fundido de alta rigidez + mecanizado de precisión lineal + estructura adaptable al suelo” como núcleo, supera los tres principales problemas de los rieles de suelo tradicionales: “capacidad de carga insuficiente que provoca fácil deformación, baja precisión en las uniones y dificultad para nivelar durante la instalación en el suelo”.

Se seleccionan cuidadosamente materiales de alta calidad, incluyendo hierro fundido gris de alta resistencia HT300/HT350 y hierro dúctil QT500-7. Gracias a un mecanizado de precisión realizado con “tornos CNC + fresadoras”, la rectitud de un único riel de suelo es ≤0,005 mm/m, el error de empalme es ≤0,008 mm/m y la capacidad de carga de cada riel oscila entre 10 y 50 toneladas. Es adecuado para aplicaciones como el movimiento lineal de máquinas herramienta de gran peso, la referencia de instalación de equipos de laminación y los rieles de transporte pesado en logística.

Abarca sectores como la fabricación de maquinaria pesada, la metalurgia, la industria aeroespacial y la logística portuaria. Ayuda a mejorar en un 30% la precisión del movimiento lineal de los equipos, a extender el ciclo de calibración de la referencia en el suelo hasta en dos veces y a reducir en un 25% el coste de instalación de los rieles de suelo.

Sistema de Funciones Centrales (enfocado en características lineales y de suelo)

1. Ventajas de los materiales de hierro fundido y los procesos lineales

• Selección de materiales de hierro fundido de alta resistencia:

◦ Hierro fundido gris HT300/HT350: material principal para rieles de suelo convencionales. Presenta una resistencia a la tracción ≥300 MPa (para HT300) / 350 MPa (para HT350) y una dureza de 180–240 HB. La distribución optimizada de grafito laminar mejora la absorción de impactos (el coeficiente de amortiguación es 3–4 veces superior al del acero), lo que permite absorber las vibraciones provocadas por el movimiento de equipos pesados (como mesas deslizantes de 30 toneladas) y evitar fisuras locales por concentración de tensiones en los rieles. Es adecuado para situaciones donde la carga unitaria no supera las 30 toneladas y no existen impactos fuertes en el entorno (por ejemplo, rieles guía lineales de máquinas herramienta o rieles de referencia para inspección).

◦ Hierro dúctil QT500-7: material especial para escenarios de alto impacto. Ofrece una resistencia a la tracción ≥500 MPa y una elongación ≥7%. Su tenacidad es 2–3 veces superior a la del hierro fundido gris, pudiendo soportar cargas de impacto provenientes de equipos pesados de hasta 50 toneladas (como laminadores y grúas). Además, la resistencia al desgaste de la superficie del riel se incrementa en un 50%. Resulta idóneo para entornos de alto impacto y elevado desgaste, como la logística portuaria y los laminadores metalúrgicos.

◦ Procesos lineales de fundición y envejecimiento: Se adopta el proceso de “moldeo en arena resinosa + colada continua” para garantizar una estructura lineal uniforme en los rieles de suelo (sin cavidades de contracción ni porosidad local, con una tasa de defectos ≤0,5%). Tras 60–90 días de envejecimiento natural y dos tratamientos artificiales de envejecimiento (manteniendo a 550–600 °C durante 6 horas), se elimina más del 99% de tensiones internas, evitando así la flexión lineal de los rieles debido a la liberación de tensiones durante su uso prolongado (deformación lineal ≤0,01 mm/m en 10 años).

• Tratamiento de mejora de la precisión lineal:

La superficie del riel de suelo se somete a un procesamiento en cuatro etapas: “fresado grueso – fresado semiacabado – fresado acabado – rectificado”; tras el fresado acabado, la rectitud de la superficie de trabajo del riel (como la cara superior y las caras laterales) alcanza ≤0,005 mm/m, mientras que la rugosidad superficial es Ra≤1,6 μm. Para aplicaciones de alta precisión (como rieles guía lineales de máquinas herramienta), se realiza además un tratamiento de temple en la superficie del riel (incrementando la dureza hasta 50–55 HRC), lo que duplica su resistencia al desgaste. Tras un uso prolongado (≥100.000 movimientos de equipos), el desgaste de la superficie del riel no supera los 0,002 mm, eliminando la necesidad de rerectificaciones frecuentes.

2. Capacidad de carga lineal y adaptación al empalme multisección

• Diseño de estructura lineal con múltiples secciones transversales:

Las formas transversales exclusivas están diseñadas para diferentes escenarios y cubren las necesidades principales de aplicación:

◦ Rieles de suelo rectangulares: La superficie superior es una plataforma plana resistente a la carga (anchura de 50 a 200 mm), adecuada para la instalación fija de equipos de gran peso (como bases de laminadores y grandes máquinas de inspección). Tras la instalación en el suelo, la planicidad alcanza ≤0,01 mm/m, sirviendo como referencia lineal del equipo.

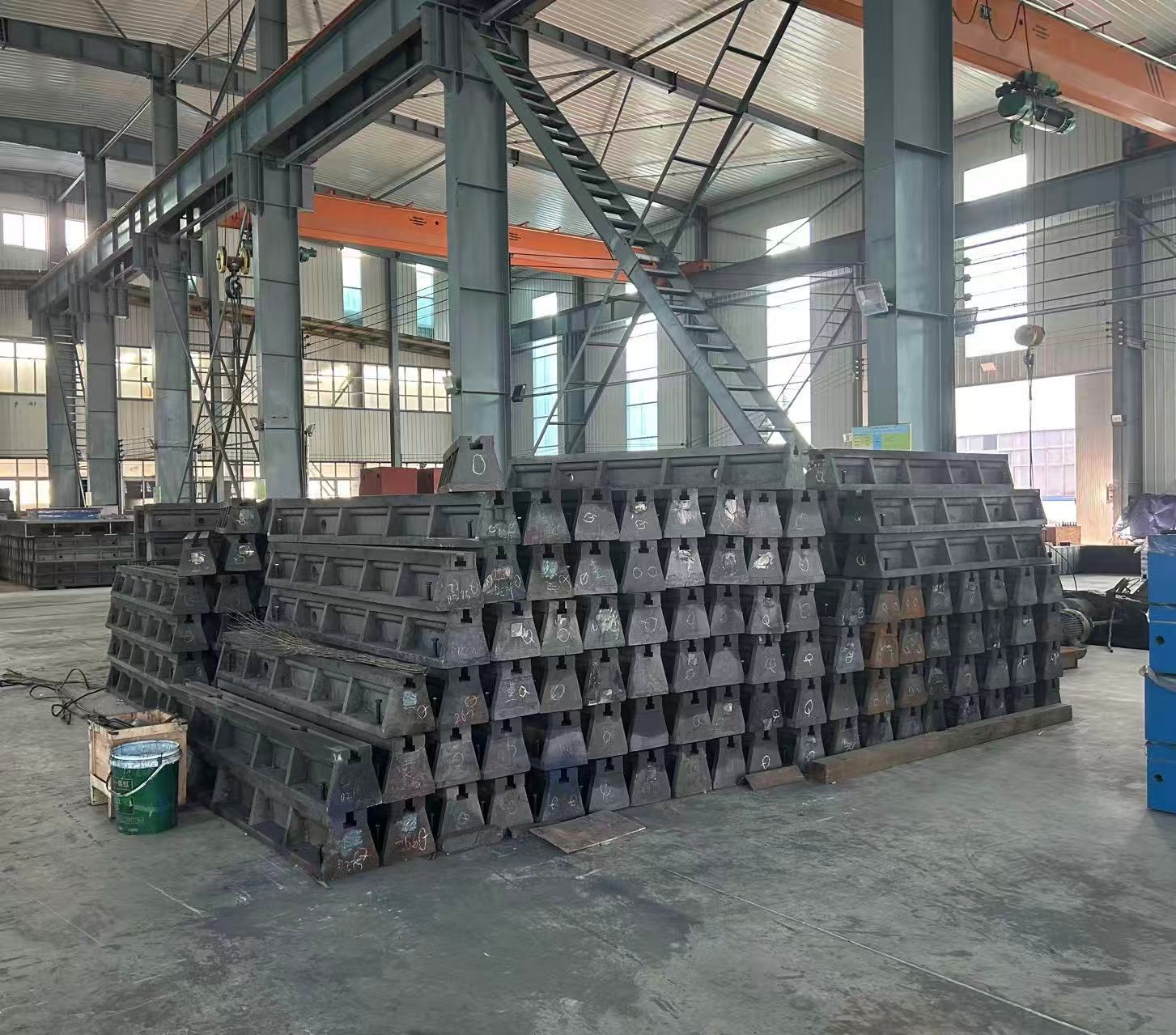

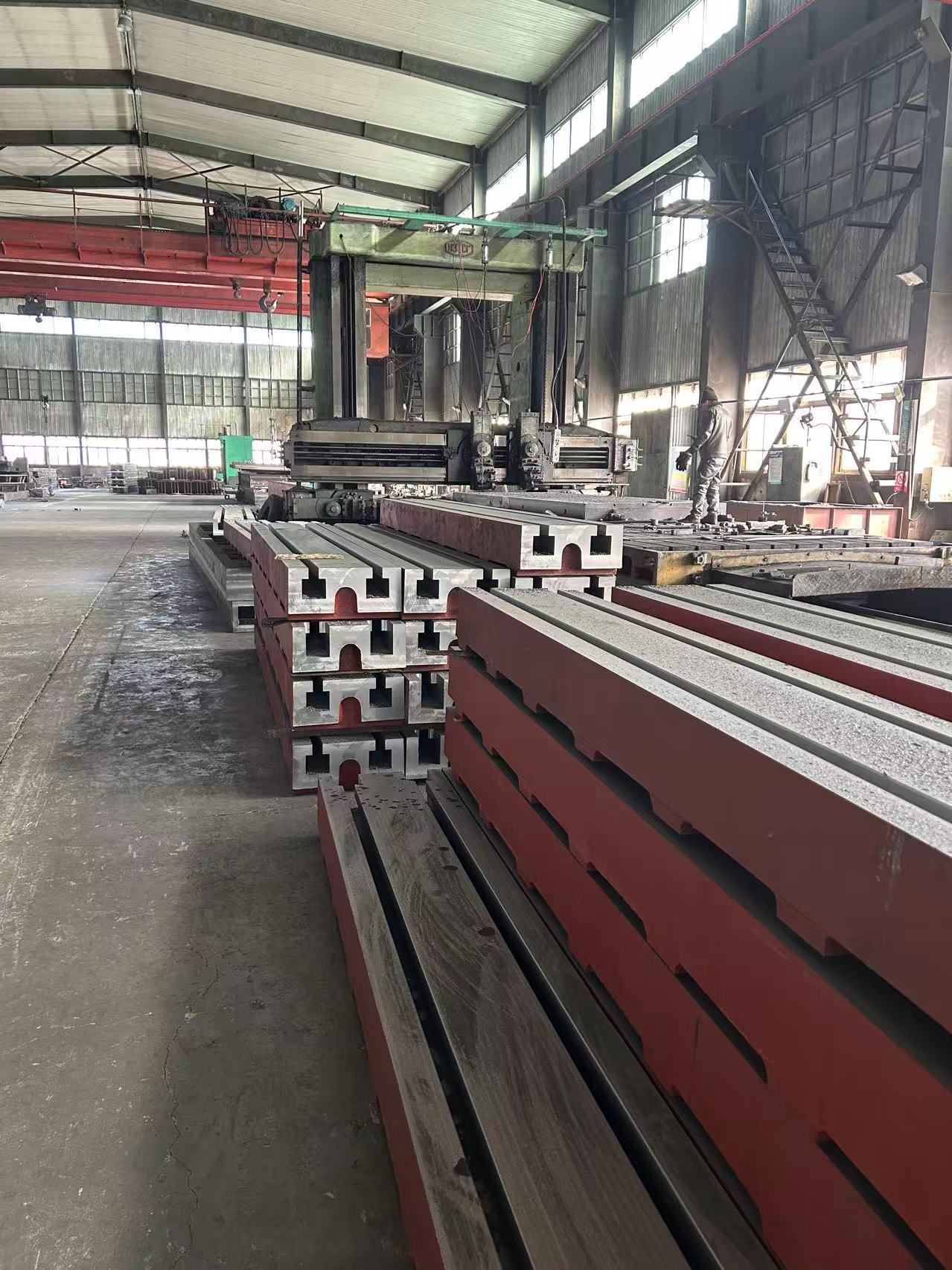

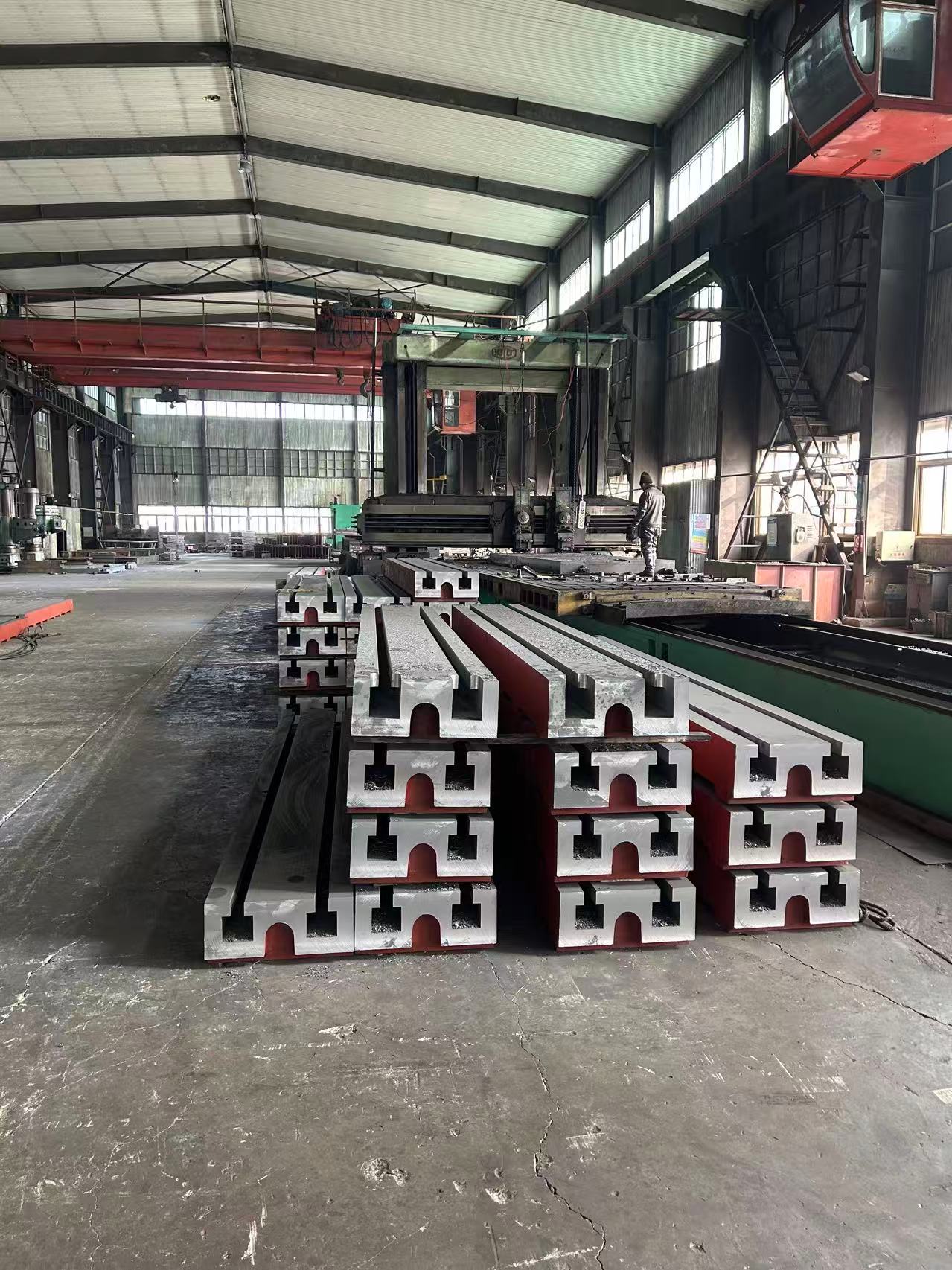

◦ Rieles de hierro fundido con ranuras en T: La superficie lateral está provista de ranuras en T (ancho de ranura de 20 a 50 mm, tolerancia H8), que permiten fijar la mesa deslizante del equipo mediante pernos en T. Es adecuado para movimientos lineales de equipos (como mesas deslizantes de máquinas herramienta pesadas y carros de transporte logístico), con una precisión de desplazamiento de la mesa ≤0,008 mm/m.

◦ Rieles guía acanalados: La sección transversal tiene forma de U (profundidad de la ranura de 30 a 100 mm), con deslizadores resistentes al desgaste integrados. Resulta idóneo para entornos con gran cantidad de polvo (como talleres metalúrgicos). La holgura de ajuste entre el deslizador y el riel es ≤0,003 mm, evitando que el polvo afecte la precisión del movimiento.

• Tecnología de empalme lineal ultralargo:

La longitud convencional de un solo riel de suelo es de 1 a 6 m (la longitud máxima personalizable llega a 8 m). Para requisitos de linealidad extremadamente larga (como rieles de líneas de producción de 20 m), se adopta la tecnología de empalme “posicionamiento por espiga + fijación con pernos de alta resistencia”: se mecanizan espigas en las superficies de unión (tolerancia H7/h6) para garantizar que la desalineación vertical u horizontal sea ≤0,005 mm; se emplean pernos de empalme de alta resistencia M20–M30 (resistencia a la tracción ≥Grado 10.9), y la rectitud global tras el empalme alcanza ≤0,01 mm/m (lo que implica que la rectitud total de 20 m no supera 0,2 mm), solucionando así el problema de la “precisión fuera de control” en los empalmes tradicionales de rieles.

• Instalación en el suelo y adaptación para nivelación:

Se reservan orificios de ajuste (espaciados entre 500 y 1000 mm, diámetro de 16 a 24 mm) en la parte inferior del riel de suelo, combinados con placas de ajuste de hierro fundido (rango de ajuste de 0 a 15 mm, precisión horizontal ±0,001 mm/m) para lograr la nivelación horizontal de cada riel. Se admiten dos métodos de instalación: “instalación empotrada” (el riel queda incrustado en el hormigón del suelo para mayor estabilidad) y “fijación sobre el suelo” (asegurado mediante pernos de expansión para facilitar ajustes posteriores), adaptándose así a distintas resistencias del terreno (una resistencia del hormigón ≥C30 cumple los requisitos de instalación).

3. Estabilidad en plenas condiciones de funcionamiento y ampliación de funciones

• Mejora de la adaptabilidad ambiental:

La superficie del riel de suelo recibe un tratamiento anticorrosivo de tres capas: “arenado y decapado + imprimación epoxi + capa superior de caucho clorado”, capaz de superar pruebas de niebla salina de ≥480 horas y adaptarse a ambientes severos como la humedad (humedad relativa ≤95%), el polvo (por ejemplo, en talleres metalúrgicos) y la erosión por fluidos de corte (escenarios de máquinas herramienta). Para situaciones de altas temperaturas (como alrededor de laminadores, con temperaturas ≤150 °C), se pueden personalizar recubrimientos resistentes a altas temperaturas (resistencia hasta 300 °C) para evitar que el pelado del revestimiento afecte la precisión.

• Interfaces funcionales y diseño auxiliar:

◦ Interfaz de lubricación: Se reserva en el lateral del riel un circuito de aceite lubricante (diámetro del orificio de 6 a 10 mm), conectable a un sistema automático de lubricación que inyecta aceite regularmente en la superficie de contacto entre el riel y el deslizador, reduciendo el desgaste (el ciclo de lubricación se extiende a una vez al mes).

◦ Protección contra el polvo: Está adaptado a cubiertas antipolvo de chapa de acero o tipo órgano (longitud de 1 a 6 m, empalables), que cubren la superficie de trabajo del carril para evitar la acumulación de polvo y virutas de hierro que puedan afectar la precisión del movimiento, con una eficiencia de protección contra el polvo de ≥98%.

◦ Interfaz de detección: Se reservan puntos de referencia de calibración mediante interferómetro láser (espaciados a 1 m, con una precisión de ±0,0005 mm) en el lateral del carril, lo que facilita la detección regular de la precisión lineal sin desmontar el equipo, aumentando la eficiencia de calibración en un 60%.

• Adaptación lineal a múltiples escenarios:

◦ Carriles guía lineales para máquinas herramienta de servicio pesado: Fabricados en material HT350, con sección transversal en forma de T (anchura de la ranura de 30 mm), longitud de 6 m, rectitud ≤0,005 mm/m, adecuados para mesas deslizantes de máquinas herramienta de hasta 20 toneladas. La precisión de movimiento de la mesa deslizante es ≤0,008 mm/m, y el error de cilindricidad al procesar piezas grandes (como bridas para energía eólica) se reduce en un 25%.

◦ Carriles de referencia para equipos de laminación: Fabricados en material QT500-7, con sección transversal rectangular (anchura de 150 mm), longitud de 4 m, capacidad de carga de hasta 50 toneladas, y planicidad ≤0,01 mm/m tras la instalación. Sirven como referencia lineal de la carcasa del laminador, reduciendo la tolerancia de espesor del acero laminado de ±0,1 mm a ±0,03 mm.

◦ Carriles logísticos de servicio pesado para puertos: Fabricados en material HT300, con sección transversal acanalada (profundidad de la ranura de 80 mm), longitud de 3 m, con una rectitud total de ≤0,2 mm tras el empalme de 20 m. Adecuados para rieles de carros de transferencia de contenedores de hasta 30 toneladas; la velocidad de desplazamiento del carro es ≤0,5 m/s, y el ruido operativo se reduce a menos de 70 dB.

Composición central del sistema



Categoría de componentes	Parámetros clave y configuración (características lineales mejoradas)
Cuerpo de carril de tierra de hierro fundido	Material: Hierro fundido gris HT300/HT350, hierro dúctil QT500-7; Tipo de sección transversal: Rectangular (anchura de 50–200 mm), en forma de T (anchura de la ranura de 20–50 mm), acanalada (profundidad de la ranura de 30–100 mm); Precisión: Rectitud ≤0,005 mm/m, rugosidad superficial Ra≤1,6 μm (Ra≤0,8 μm tras el temple); Dimensiones: Longitud unitaria de 1 a 6 m (personalizable hasta 8 m), altura de 50–150 mm, peso unitario de 50–500 kg; Capacidad de carga: 10–50 toneladas por carril (HT300≤30 toneladas, QT500-7≤50 toneladas).
Componentes auxiliares	Almohadillas ajustables de hierro fundido (rango de ajuste de 0 a 15 mm, precisión horizontal de ±0,001 mm/m, capacidad de carga de hasta 10 toneladas por pieza); Pernos de empalme de alta resistencia (M20–M30, grado 10.9, aptos para empalmes de múltiples segmentos); Cubiertas antipolvo (tipo chapa de acero u órgano, longitud de 1 a 6 m, eficiencia de protección contra el polvo ≥98%); Juntas de lubricación automática (adaptadas a circuitos de aceite lubricante, conexión G1/4).
Accesorios de instalación	Pernos de expansión (M16–M24, utilizados para fijación al suelo); Placas de acero incrustadas (espesor de 10–20 mm, que mejoran la adherencia al suelo); Objetivos de calibración láser (adaptados a interferómetros láser, con precisión de ±0,0005 mm).

Casos típicos de aplicación industrial

1. Carriles guía lineales de 20 m para máquinas herramienta de servicio pesado: Utilizados por una fábrica de máquinas herramienta para taladradoras de gran tamaño de tipo piso, de 20 m de longitud —— se adoptan carriles de tierra en forma de T fabricados en HT350 (6 m por carril, 4 carriles empalmados), con una rectitud global de ≤0,01 mm/m tras el empalme. La mesa deslizante soporta 25 toneladas y la precisión de movimiento es ≤0,008 mm/m. Al procesar cigüeñales de barcos de 18 m de longitud, el error de paralelismo entre el husillo y el carril guía se reduce de ±0,015 mm a ±0,005 mm, incrementándose en un 32% la tasa de calidad en el procesamiento de cigüeñales.
2. Carriles de referencia para equipos de laminación: Utilizados por una empresa metalúrgica en líneas de producción de laminadores de 12 m —— se seleccionan carriles de tierra rectangulares fabricados en QT500-7 (4 m por carril, 3 carriles empalmados), con una capacidad de carga individual de 50 toneladas y una planicidad de ≤0,01 mm/m tras la instalación. Al servir como referencia lineal de la carcasa del laminador y de la mesa de rodillos, el desplazamiento del equipo durante el laminado de acero se reduce de ±0,02 mm a ±0,006 mm, y la precisión de la tolerancia de espesor de las placas de acero laminado en caliente se incrementa en un 70%.
3. Rieles logísticos de alta resistencia para puertos: Utilizados por un puerto en rieles para carros de transferencia de contenedores de 30 toneladas — se adoptan rieles de suelo con ranura HT300 (3 m por riel, 10 rieles empalmados). La sección transversal con ranura evita la acumulación de polvo, y la rectitud global de la longitud de 20 m tras el empalme es ≤0,2 mm. La velocidad de desplazamiento del carro es de 0,4 m/s, el ruido de funcionamiento se reduce de 85 dB a 68 dB, el ciclo de mantenimiento de los rieles se extiende de 3 meses a 1 año, y el coste de mantenimiento disminuye en un 60%.

Ventajas competitivas principales

• Doble ventaja: precisión lineal y capacidad de carga: Con una rectitud de ≤0,005 mm/m y una capacidad de carga de 10 a 50 toneladas, combina alta precisión y elevada capacidad de carga, superando ampliamente a los rieles de acero (capacidad de carga ≤20 toneladas, rectitud ≥0,01 mm/m), resolviendo así el problema de que los equipos de gran carga “no pueden reunir simultáneamente precisión en el movimiento lineal y capacidad de carga”.
• Avance en la tecnología de empalme: Gracias al posicionamiento mediante espigas y el empalme con pernos de alta resistencia, la rectitud global de 20 m alcanza ≤0,2 mm, y el error de empalme es ≤0,008 mm/m. La precisión se incrementa en 2 veces respecto al empalme tradicional por soldadura (error ≥0,02 mm/m), satisfaciendo las necesidades de escenarios lineales de ultra larga extensión.
• Gran adaptabilidad al terreno: Se admiten dos métodos de instalación (empotrado/fijación al suelo) y se incluyen placas de ajuste para lograr una nivelación precisa. Requiere pocos requisitos de resistencia del suelo (basta con hormigón C30), y el tiempo de instalación es 30% más corto que el de los rieles de acero, sin necesidad de complejas transformaciones del terreno.
• Ventajas en costos y mantenimiento: El costo de adquisición de los rieles de suelo de hierro fundido es 20% inferior al de los rieles de acero. Tras tratamientos anticorrosivos y resistentes al desgaste, el ciclo de mantenimiento se prolonga hasta 1 año (frente a 3–6 meses en rieles de acero), y el coste total del ciclo de vida resulta 40% menor que el de los rieles de acero. El mantenimiento diario solo requiere lubricación regular y limpieza de polvo, siendo de fácil operación.
• Personalización flexible: Permite la personalización de tipos de sección transversal (rectangular/T/ranurada), longitudes (1–8 m) y materiales (HT300–HT400/QT500–7). La estructura del riel puede optimizarse según modelos de equipos (como máquinas herramienta con sistema FANUC o carros de transporte portuario), adaptándose a más del 95% de escenarios de carga lineal.

Servicios de personalización multidimensional

• Personalización de parámetros lineales:

◦ Personalización de la sección transversal: Rectangular (anchura 50–200 mm), en forma de T (ancho de la ranura 20–50 mm), ranurada (profundidad de la ranura 30–100 mm); se pueden diseñar secciones especiales según los planos del equipo;

◦ Longitud y precisión: Longitud única de 1–8 m; precisión convencional (rectitud ≤0,008 mm/m), grado de precisión (≤0,005 mm/m), grado de ultra precisión (≤0,003 mm/m, requiriendo procesamiento de rectificado).

• Personalización de materiales y procesos:

◦ Selección de materiales: HT300 para escenarios convencionales, HT350 para escenarios de alta precisión, QT500–7 para escenarios de fuerte impacto;

◦ Mejora de procesos: Templado superficial del riel (dureza 50–55 HRC, para escenarios de alto desgaste), envejecimiento ultralargo (90 días, para escenarios de alta precisión), recubrimientos resistentes a altas temperaturas (≤300 °C, para entornos de alta temperatura).

• Personalización en instalación y postventa:

◦ Garantía postventa: 1 año de garantía gratuita (incluyendo reparación por desgaste del riel), soporte técnico de por vida, inspecciones y mantenimientos periódicos (cada 1–2 años) in situ para verificar la precisión lineal;

◦ Servicios por lotes: Se proporcionan líneas de producción exclusivas para pedidos por lotes (≥20 rieles) con el fin de acortar el plazo de entrega (50-60 días para pedidos convencionales, 45-50 días para pedidos urgentes).
