1. Toepassingsscenario's en kernfuncties

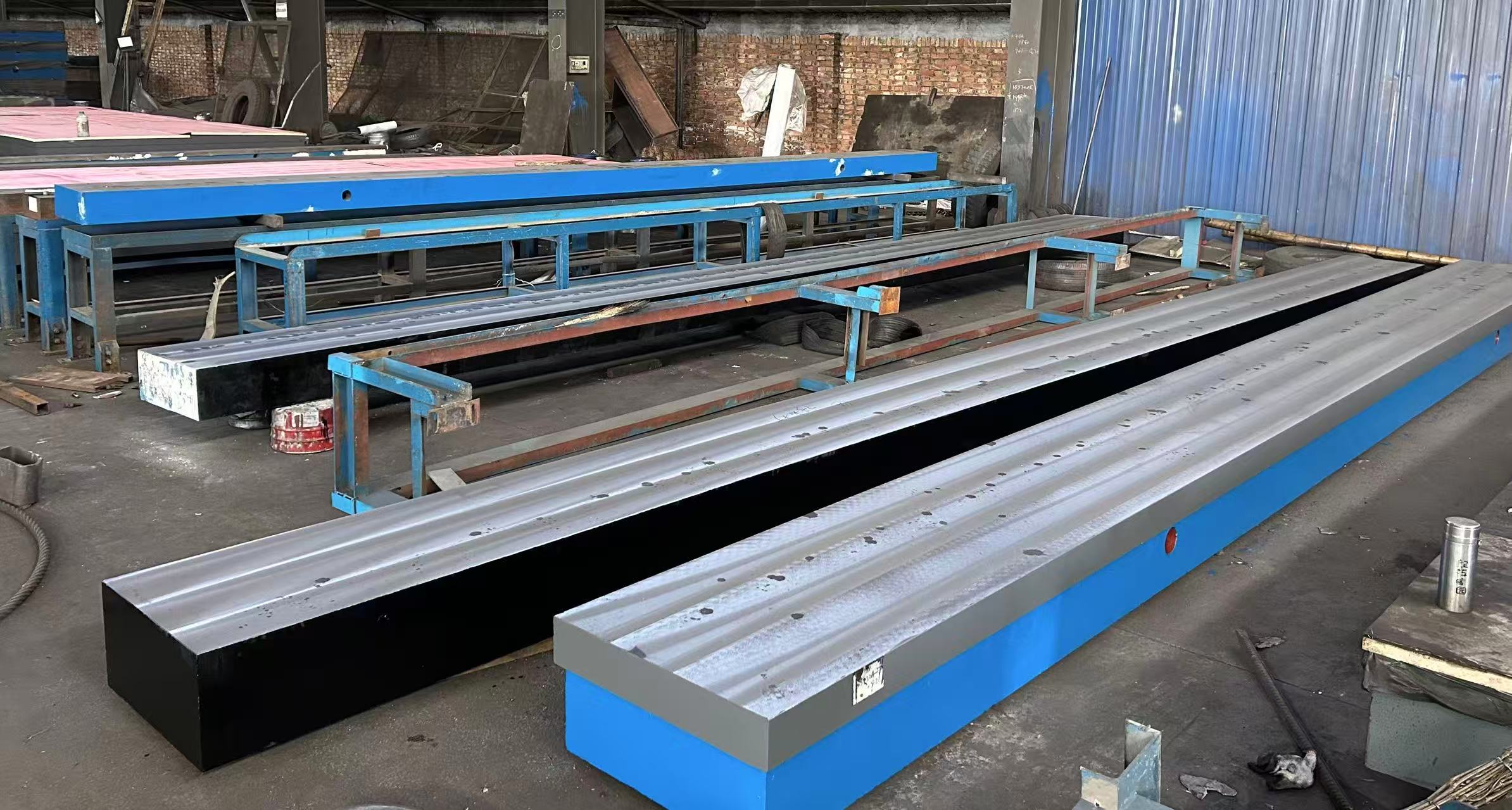

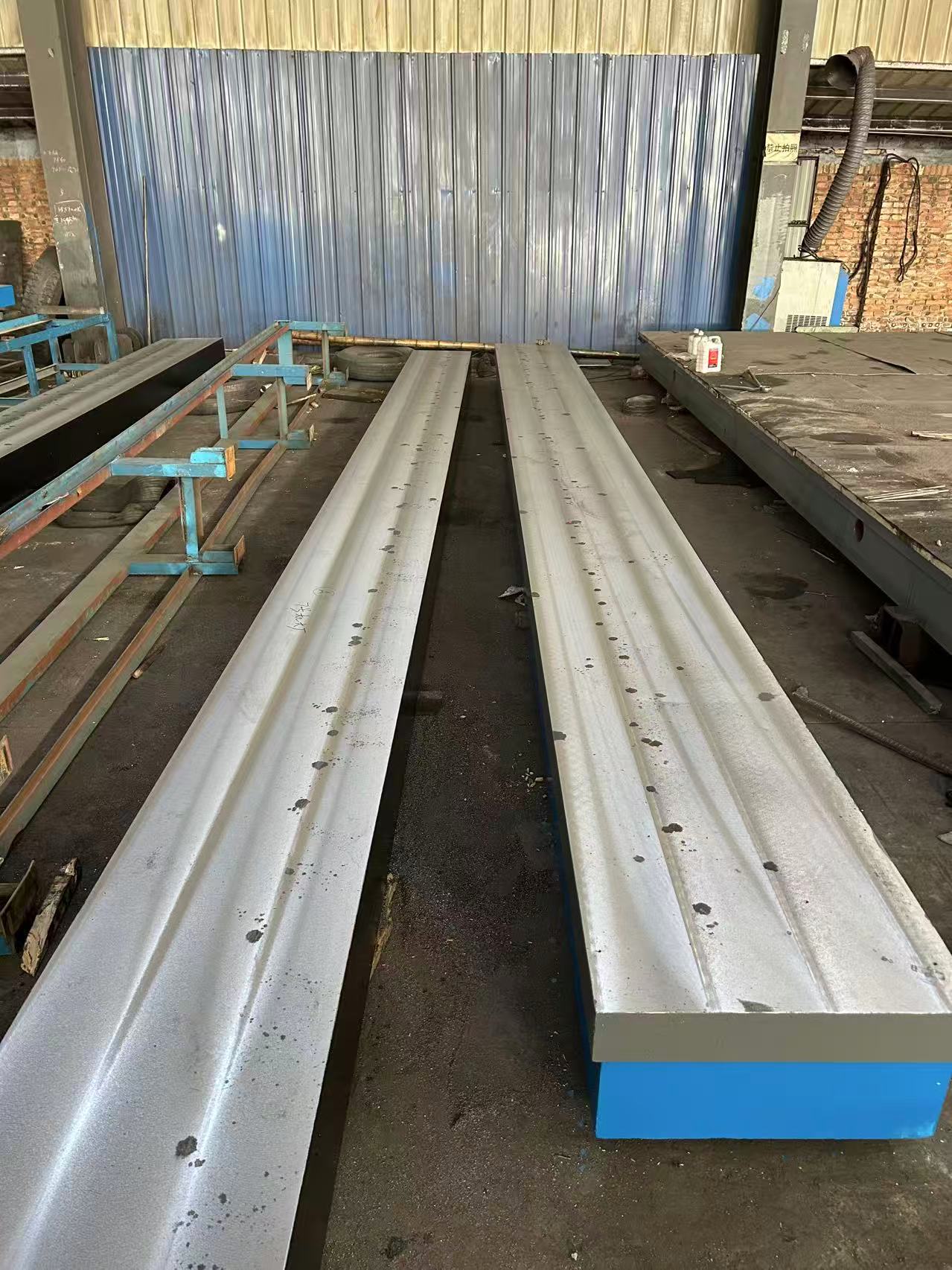

Met zijn “langwerpige strook”-structuur als kernvoordeel is dit product speciaal ontworpen voor langwerpige werkstukken en situaties met lange stations. Het fungeert als een toegewijd benchmarkplatform dat ondersteuningsstabiliteit en scenario‑aanpassingsvermogen combineert, met de volgende kernfuncties:
1.1 Ondersteuning en inspectie voor langwerpige werkstukken
- Doel: Aanpast aan het plaatsen en inspecteren van lange werkstukken zoals as‑onderdelen (bijv. motorassen, transmissie‑lange assen), geleidestangen (bijv. geleidestangen voor machinegereedschappen, geleidestangen voor transportbanden) en buizen (bijv. industriële stalen buizen, pijpfittingen).
- Aanpassing: De langwerpige strookvorm ondersteunt de gehele lengte van het werkstuk volledig, waardoor vervorming door “ondersteuning aan beide uiteinden en ophanging in het midden” wordt voorkomen.
- Voordeel: Dient als benchmarkoppervlak voor het testen van de vlakheid en rechtlijnigheid van langwerpige werkstukken; in combinatie met gereedschappen zoals waterpassen en meetklokken kan de dimensionale nauwkeurigheid over de volledige lengte van het werkstuk nauwkeurig worden geverifieerd.
1.2 Aanpassing voor lange stations in productielijnen
- Doel: Gebruikt in situaties met lange stations, zoals assemblagelijnen en productielijnen (bijv. assemblagelijnen voor automobielchassis, laslijnen voor lange buizen), als benchmarkplatform voor stations.
- Werking: Meerdere groepen werkstukken of apparatuur kunnen in zones langs de lengterichting worden geplaatst om te voldoen aan de vraag naar “continue werking over lange afstanden”; bovendien kan het worden samengesteld om de lengte van het station uit te breiden, zodat het geschikt is voor gesegmenteerde verwerking en assemblage van extra lange werkstukken (bijv. grote mechanische frames).
- Voordeel: Verbetert de flexibiliteit van de indeling van de productielijn en voldoet aan de verwerkingsbehoeften van extra lange werkstukken.
1.3 Transport over lange afstanden en tijdelijke opslag
- Doel: Dient als tijdelijk opslagplatform voor lange werkstukken (bijv. lange metalen platen, profielen).
- Aanpassing: De langwerpige strookstructuur vermindert het stapelen van werkstukken en voorkomt vervorming door uitdrukking tijdens het stapelen; bovendien kan het samen met transportrollen worden gebruikt als overgangssteun voor het kortafstandstransport van lange werkstukken.
- Voordeel: Minimaliseert botschade tijdens het transport van werkstukken en behoudt de integriteit van lange werkstukken.
1.4 Aanpassing voor werking in smalle ruimtes
- Doel: Richt zich op smalle werkgebieden in werkplaatsen (bijv. apparatuurgaten, stations langs de muur).
- Aanpassing: De “smalle breedte en lange lengte” structuur van de lange plaat past zich flexibel aan de ruimte afmetingen aan, zonder overmatig horizontale ruimte in beslag te nemen.
- Voordeel: Voldoet aan de verwerkings-, assemblage- of inspectiebehoeften van lange werkstukken, terwijl de benutting van de werkplaatsruimte wordt verbeterd.
2. Kernvoordelen
- Buigweerstand en duurzaamheid:
Gemaakt van hoogwaardig gietijzer (HT200-HT300) via integraal gieten, met interne spanningen verwijderd door een verouderingsbehandeling. Het stijfheidsontwerp is bovendien geoptimaliseerd voor de lange strookstructuur, waardoor het de zwaartekracht van lange werkstukken en operationele impactkrachten kan weerstaan. Na langdurig gebruik treden er geen doorbuiging in het midden of vervorming in de lengterichting op, wat benchmark-stabiliteit garandeert.
- Sterke lengteaanpassing:
- Standaard lengtebereik: 2000 mm - 8000 mm (op aanvraag uitbreidbaar tot meer dan 10.000 mm); breedtebereik: 300 mm - 1200 mm.
- Maatwerkmogelijkheden: Specifieke specificaties kunnen worden aangepast op basis van de maximale lengte van lange werkstukken en de afmetingen van werkplaatsstations. Exclusieve structuren zoals T-sleuven (voor het vastzetten van lange werkstukken) en zijdelingse leuningen (om het wegglijden van werkstukken te voorkomen) kunnen eveneens op maat worden gemaakt.
- Praktisch en gemakkelijk te onderhouden oppervlak:
Het oppervlak ondergaat fijnfrezen, met hoge vlakheid en zonder scherpe bramen—lange werkstukken worden niet gekrast wanneer ze soepel worden geplaatst. Resten na lassen of bewerking kunnen gemakkelijk in de lengterichting worden gereinigd. Voor dagelijks onderhoud volstaat eenvoudig afvegen ter voorkoming van roest, wat resulteert in lage onderhoudskosten.
- Uitstekende ondersteuningsstabiliteit:
De onderkant kan worden uitgerust met meerdere groepen gelijkmatig verdeelde steunpoten (aantal aangepast naar gelang de lengte), wat de algehele stabiliteit van de lange plaat vergroot en lokale trillingen als gevolg van overmatige lengte voorkomt. De hoogte van de steunpoten is verstelbaar, waardoor het systeem zich gemakkelijk aanpast aan oneffen vloeren in de werkplaats en de niveauegaliteit van het platform waarborgt.
3. Aanpassingsopmerkingen
- Voor aanpassingsverzoeken: Gelieve gedetailleerde en specifieke tekeningen aan te leveren om de nauwkeurigheid van het product te waarborgen.
- Voor speciale vereisten (bijv. sleuven, boren, aangepaste afmetingen of diktes): Dien tekeningen en parameters tijdig in. De productie start pas na bevestiging.
4. Optioneel aanvullend materiaal
Als u een Engelse vergelijkingstabel nodig heeft met belangrijke parameters (bijv. lengte-/breedtebereik, materiaalkwaliteit, aanpasbare structuren) zodat uw buitenlandse klanten snel kunnen refereren, bevestig dan alstublieft welke specifieke parameters moeten worden opgenomen; wij kunnen deze spoedig opstellen.
