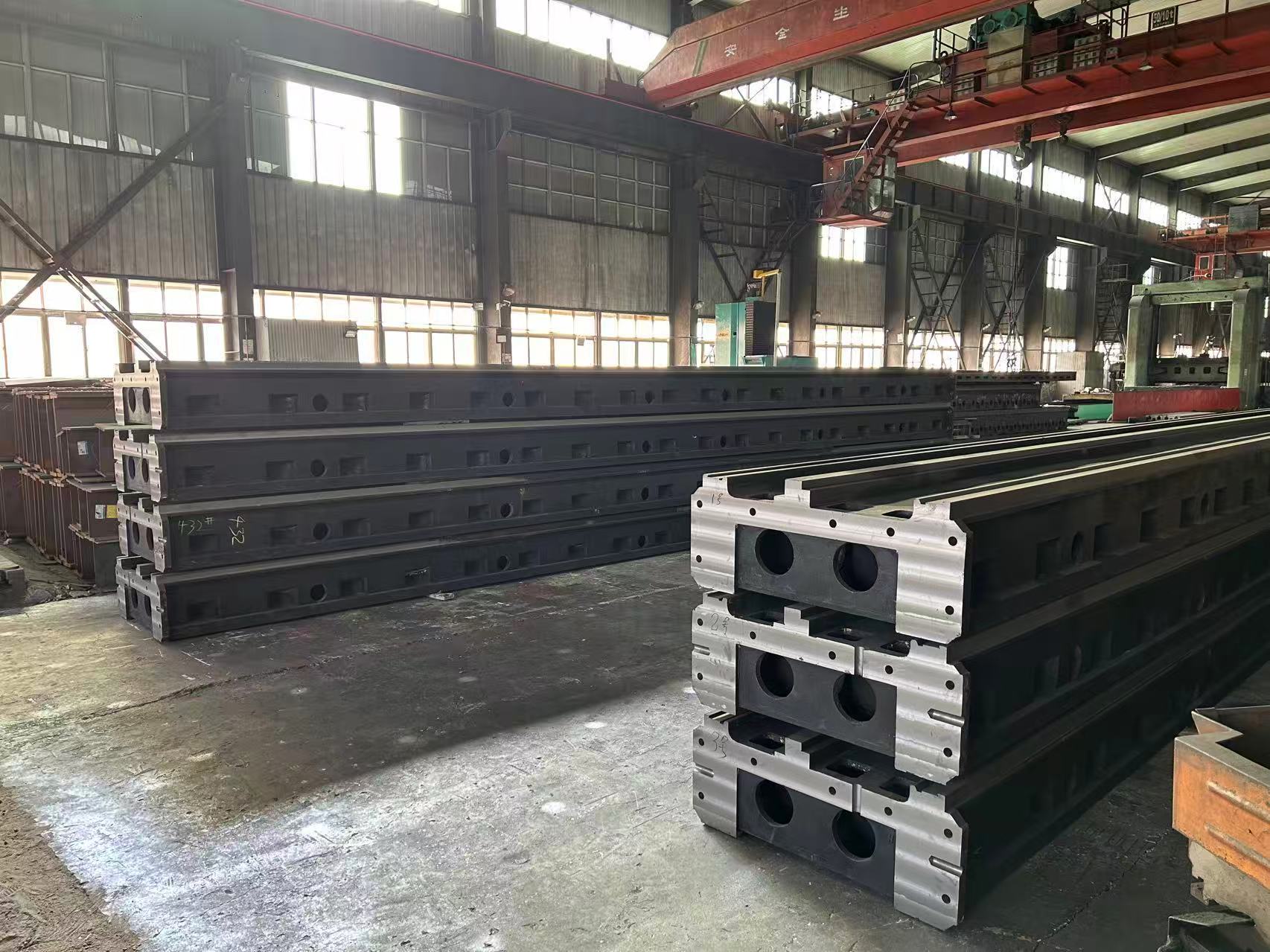

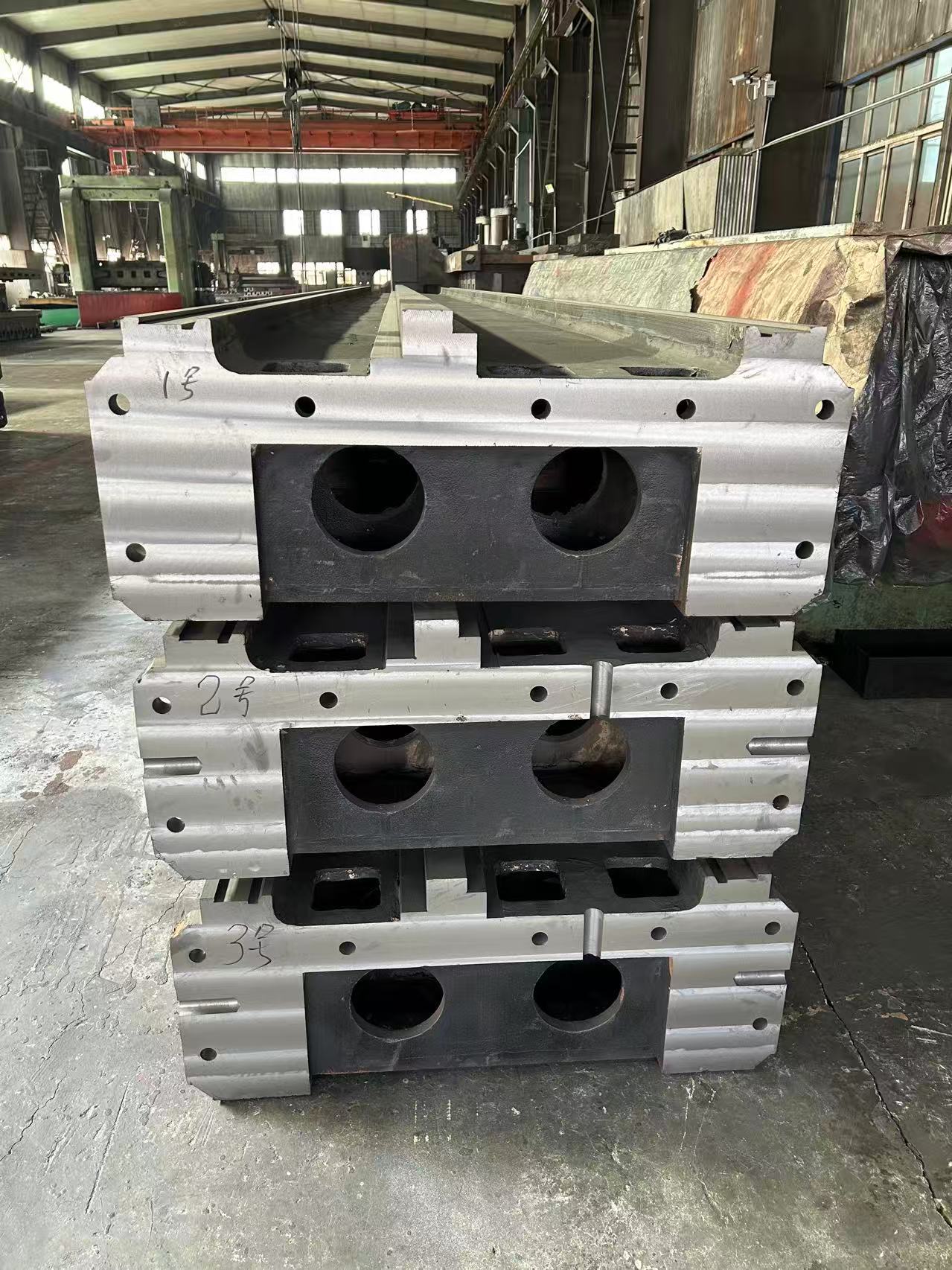

Gusseiserne Werkzeugmaschinenbett-Komponenten (einschließlich Werkzeugmaschinen-Führungsschienen und Basisbaugruppen): Kernsystem für Bewegungspräzision und stabile Unterstützung der Werkzeugmaschine

Übersicht über die Lösung

Dieses Gusseisen-Bauteil für Maschinenbett (einschließlich integrierter Werkzeugführungsbahnen und tragender Grundbaugruppen) ist speziell für verschiedene Werkzeugmaschinen konzipiert, darunter CNC-Drehmaschinen, vertikale/horizontale Bearbeitungszentren, Portalfräsmaschinen und Schleifmaschinen. Mit dem Kernprinzip “synergetische Optimierung von Bett – Führungsbahn – Grund + hochsteifes Gusseisenmaterial + präzises Bearbeitungsverfahren” überwindet es die drei Hauptprobleme traditioneller Werkzeugmaschinenkomponenten: “unzureichende Steifigkeit des Betts führt zu leichter Verformung, schnelle Abnutzung der Führungsbahnen bewirkt Präzisionsabnahme sowie schlechte Anpassungsfähigkeit des Grundrahmens erschwert das Nivellieren”.

Hochfeste Graugusslegierungen (HT300 – HT400) sowie duktile Gusseisenlegierungen (QT500 – 7) werden sorgfältig ausgewählt. Durch die Verfahren “CNC-Portalfräsen + Alterungsverstärkung + Präzisionsschleifen der Führungsbahnen” erreichen wir eine Ebenheit des Betts von ≤ 0,005 mm/1000 mm, eine Geradheit der Führungsbahn von ≤ 0,003 mm/1000 mm, eine Nivelliergenauigkeit des Grundrahmens von ± 0,001 mm/m, eine Tragfähigkeit der gesamten Komponentengruppe von 10 bis 80 Tonnen sowie eine langfristige Präzisionsabnahme von ≤ 0,051 TP3T pro Jahr.

Das Produkt deckt Branchen wie allgemeine Maschinenbau, Automobilherstellung, Formenbearbeitung und Luft- und Raumfahrt ab. Es trägt dazu bei, die Bearbeitungspräzision von Werkzeugmaschinen um 30% zu erhöhen, die Lebensdauer der Führungsbahnen um das Doppelte zu verlängern und den Installations- sowie Inbetriebnahmeprozess der Anlagen um 40% zu verkürzen.

Kernfunktionssystem (mit Fokus auf die Synergie von “Bett – Führungsbahn – Grund”)

1. Vorteile von Gusseisenwerkstoffen und integrierten Fertigungsverfahren

• Hierarchische Materialauswahl (angepasst an unterschiedliche Komponentenfunktionen):

◦ Bettkörper (Grauguss HT300 – HT400): Die Zugfestigkeit beträgt ≥ 300 MPa (für HT300), ≥ 350 MPa (für HT350) und ≥ 400 MPa (für HT400). Die Härte liegt zwischen 180 und 260 HB. Eine optimierte Verteilung des Lamellengraphits verbessert die Stoßdämpfung (der Stoßdämpfungskoeffizient ist 3–5-mal höher als bei Stahl). Das Material kann hochfrequente Schwingungen absorbieren, die durch den Betrieb der Werkzeugmaschinenspindel (8.000–20.000 U/min) sowie beim Schneiden entstehen, wodurch Bearbeitungsvibrationsmarken vermieden werden. Geeignet für mittelschwere und schwere Maschinenbetten (wie Bearbeitungszentrum‑Betten oder CNC‑Drehmaschinen‑Betten), mit maximalen Einzelblockmaßen von 6.000 × 3.000 × 1.000 mm.

◦ Werkzeugführungsbahnen (HT350 – HT400 / QT500 – 7): Sie werden integral mit dem Bett gegossen (oder separat präzise gegossen). Die HT‑Serie legt den Schwerpunkt auf Steifigkeit und Stoßdämpfung, während QT500 – 7 (mit einer Zugfestigkeit von ≥ 500 MPa und einer Dehnung von ≥ 7%) vor allem auf Verschleißfestigkeit und Schlagfestigkeit ausgelegt ist, was sie für Hochfrequenzbewegungsszenarien geeignet macht (z. B. Schieberführungen von Fräsmaschinen). Die Oberfläche der Führungsbahn wird gehärtet (Härte 50–55 HRC), wodurch die Verschleißfestigkeit verdoppelt wird. Nach langfristiger Nutzung (≥ 200.000 Schiebezyklen) beträgt der Verschleiß weniger als 0,002 mm.

◦ Grundbaugruppen (HT300 / QT500 – 7): Der tragende Grundrahmen des Betts besteht aus HT300 für Standardanwendungen, während QT500 – 7 (mit einer Tragfähigkeit von bis zu 80 Tonnen) für schwerbelastete Maschinenbetten eingesetzt wird. Besonderer Fokus liegt auf Setzungsverhinderung und Bodenanpassungsfähigkeit. Am Boden sind Nivellierlöcher sowie Installationsschlitze zur Stoßdämpfung vorgesehen, um die stabile horizontale Genauigkeit des Betts sicherzustellen.

• Integrierte Fertigungs- und Alterungsprozesse:

Bett und Führungsbahnen werden im “Integralgussverfahren” hergestellt (um Präzisionsabweichungen durch Spaltungen zu vermeiden). Das Verfahren “Harzsandformung + gestufte Gießtechnik” reduziert Gussfehler (Fehlerquote ≤ 0,5%). Die gesamte Komponentengruppe unterliegt einer natürlichen Alterung von 60–90 Tagen sowie zwei künstlichen Alterungszyklen (bei 550–600 °C jeweils 6 Stunden), wodurch über 99% innerer Spannungen beseitigt werden. Dies verhindert Bettverbiegungen und Führungsbahnverformungen infolge von Spannungsentlastungen bei langfristiger Nutzung (Verformung ≤ 0,01 mm/m in 10 Jahren), was deutlich besser ist als bei geschweißten oder zusammengesetzten Komponenten (Verformung ≥ 0,05 mm/m in 5 Jahren).

2. Synergetisches Funktionsdesign von Bett – Führungsbahn – Grund

(1) Bett: Steife Lastaufnahme und Referenzstütze

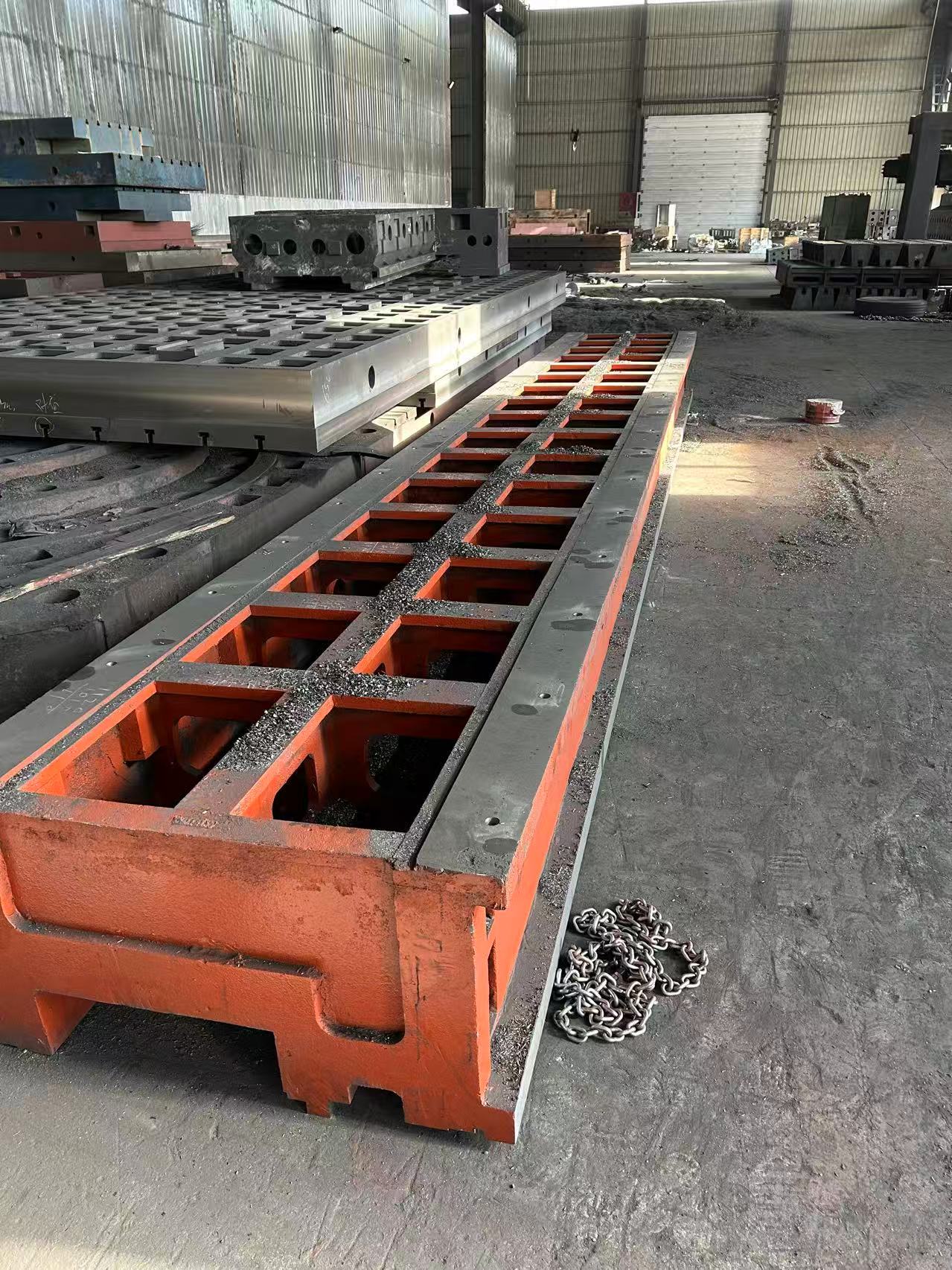

• Kasten‑Typ + Rippenverstärkungsstruktur: Das Bett verfügt über eine Konstruktion aus “Kasten‑Typ Hauptkavität + Quer‑/Gitterrippen” (Rippenabstand 200–400 mm, Wandstärke 20–50 mm). Beispielsweise erhöht sich bei einem Bearbeitungszentrum mit den Maßen 4000 × 2000 × 800 mm die Biegesteifigkeit um 60%. Unter dauerhafter Belastung durch ein 30‑t‑schweres Werkstück sowie den Spindelkopf beträgt die Verformung ≤ 0,003 mm/m, wodurch die Stabilität des Betts als “Referenzplattform” der Werkzeugmaschine gewährleistet und die Parallelitätsabweichung zwischen Spindel und Führungsschiene vermieden wird (Abweichung ≤ 0,002 mm/1000 mm).
• Integration funktionaler Schnittstellen: Das Bett verfügt über Kühlmittelkanäle für die Spindel (Lochdurchmesser 15–25 mm, Durchflussrate ≥ 5 l/min), Spanabfuhrkanäle (Querschnitt 100 × 150 mm bis 300 × 400 mm) sowie Montage-Nuten für das Messraster (Breite 15–30 mm). Es ist optimal auf Wärmeabfuhr, Abfallbehandlung und Präzisionsrückmeldung der Werkzeugmaschine abgestimmt, ohne dass nachträgliche Bearbeitung erforderlich ist, wodurch Montagefehler reduziert werden.

(2) Führungsschienen der Werkzeugmaschine: Bewegungsreferenz und verschleißfeste Anpassung

• Mehrere Typen von Führungsschienen mit unterschiedlichen Querschnittsdesigns:

◦ Rechteckige Führungsschienen: Sie bieten hohe Tragfähigkeit (geeignet für Schwerlast‑Schlitten, etwa 50‑t‑schwere Drehbank‑Werkzeugstützen). Die Schienenoberfläche weist eine Breite von 50–200 mm auf, die Geradheit beträgt ≤ 0,003 mm/1000 mm, und die Oberflächenrauheit liegt bei Ra ≤ 1,6 μm.

◦ V‑förmige Führungsschienen: Sie zeichnen sich durch hohe Führungsgenauigkeit aus (geeignet für Präzisionsschleifmaschinen und Bearbeitungszentren). Der V‑Winkel beträgt 90° ± 0,01°, die Kontaktfläche zum Schlitten liegt bei ≥ 90%, und die Bewegungsgenauigkeit des Schlittens liegt bei ≤ 0,002 mm/1000 mm.

◦ Schwalbenschwanz‑Führungsschienen: Sie besitzen eine kompakte Bauweise (geeignet für kleine CNC‑Dreh- und Fräsmaschinen). Der Schwalbenschwanz‑Winkel beträgt 55°/60°, und der Spalt lässt sich mittels Einsätzen feinjustieren, was sie besonders für raumbeschränkte Anwendungen geeignet macht.

• Verschleißfestigkeit und Schmierungsoptimierung: Die Härteschicht der Führungsschienenoberfläche beträgt 2–5 mm. Das System ist mit einer automatischen Schmieranlage ausgestattet (das Schmieröl‑Leitungssystem ist im Bett vorgefertigt eingebaut), und der Schmierzyklus kann individuell eingestellt werden (1–2 Stunden pro Zyklus). Dadurch werden Reibungsverluste zwischen Führungsschiene und Schlitten minimiert und die wartungsfreie Lebensdauer der Führungsschiene auf über ein Jahr verlängert.

(3) Grundkonstruktionen: Bodenanpassung und stabile Unterstützung

• Mehrfache Methoden zur Nivellierung und Installation:

◦ Einstellvorrichtung mit Gusseisen‑Unterlegplatten: Ausgestattet mit gusseisernen Einstellunterlegplatten (Einstellbereich 0–15 mm, Tragfähigkeit ≤ 20 Tonnen pro Set). Die horizontale Nivellierung des Betts kann mittels Schrauben präzise angepasst werden, mit einer Genauigkeit von ± 0,001 mm/m. Geeignet für Werkstätten mit allgemeiner Bodenebenheit (Betonfestigkeit ≥ C25).

◦ Stoßdämpfungssockel: Für vibrationsempfindliche Werkzeugmaschinen (z. B. Präzisionsschleifmaschinen) werden am unteren Teil des Sockels Gummimetall-Verbund-Stoßdämpfungspads (mit einer Stoßdämpfungseffizienz von ≥ 85%) installiert, um Bodenvibrationen (z. B. durch den Betrieb anderer Anlagen in der Werkstatt) zu isolieren und sicherzustellen, dass die Bewegungsgenauigkeit der Führungsbahnen nicht beeinträchtigt wird.

◦ Eingebetteter Sockel: Schwerlast-Werkzeugmaschinen (z. B. 6-Meter-CNC-Drehmaschinen) sind mit eingebetteten Sockeln ausgestattet, die mittels Ankerbolzen im Bodenbeton verankert werden, um die Gesamtstabilität zu erhöhen und ein Setzen der Maschine bei langfristigem Einsatz zu verhindern (Setzbetrag ≤ 0,005 mm/Jahr).

• Schutz- und Anpassungserweiterung: An der Seite des Sockels sind Führungsbahn-Staubschutzschlitze vorgesehen (geeignet für Staubschutzabdeckungen der Führungsbahnen), und auf der Oberseite sind Positionierungsstiftlöcher angebracht (passend zum Zapfen am unteren Ende des Maschinengestells, mit einem Positionierungsfehler von ≤ 0,005 mm). Dies gewährleistet eine präzise Ausrichtung zwischen Gestell und Sockel und verkürzt die Installations- sowie Inbetriebnahmearbeiten.

3. Vollständige Anpassung an Arbeitsbedingungen und Gewährleistung der Präzision

• Verbesserung der Umweltanpassungsfähigkeit:

Die Oberfläche der gesamten Komponenten wird mit einem dreischichtigen Schutzsystem versehen: “Sandstrahlen zur Entrostung + Epoxidgrundierung + spezieller Oberlack für Werkzeugmaschinen”, das einen Salzsprühnebeltest von mindestens 480 Stunden bestehen kann. Das System ist widerstandsfähig gegen Schneidflüssigkeiten und Emulsionskorrosion und eignet sich für die feuchte und ölige Umgebung in Werkzeugmaschinenwerkstätten. Für Hochtemperaturanwendungen (z. B. Maschinen nahe Heizgeräten) kann eine hochtemperaturbeständige Beschichtung (Temperaturbeständigkeit bis 200 °C) individuell angefertigt werden, um ein Ablösen der Beschichtung und damit verbundene Präzisionsverluste zu vermeiden.

• Präzise Erkennung und Rückmeldung:

Nach der Bearbeitung werden Bett und Führungsbahnen vollständig mit einem “Koordinatenmessgerät (Genauigkeit ± 0,001 mm) + Laserinterferometer” geprüft, um sicherzustellen, dass Ebenheit und Geradheit den Normen entsprechen. Bei bestimmten High-End‑Maschinenmodellen können neben den Führungsbahnen Temperatursensor‑Montagebohrungen vorgesehen werden, um die Temperaturänderungen der Führungsbahnen in Echtzeit zu überwachen (automatische Kompensation bei Temperaturschwankungen von ± 1 °C) und so Präzisionsabweichungen aufgrund thermischer Verformungen zu vermeiden.

• Anpassung an verschiedene Werkzeugmaschinentypen:

◦ CNC-Drehmaschinen-Bettkomponenten: Hergestellt aus HT350‑Material, mit einer Bettlänge von 1500–6000 mm und ausgestattet mit rechteckigen Führungsbahnen (Tragfähigkeit bis 50 Tonnen), geeignet für die Bearbeitung von Wellenteilen mit Durchmessern von φ500–2000 mm.

◦ Vertikale Bearbeitungszentrum‑Bettkomponenten: Hergestellt aus HT400‑Material, mit Abmessungen von 2000 × 1500 × 800 mm und ausgestattet mit V‑förmigen Führungsbahnen (Bewegungsgenauigkeit ≤ 0,002 mm/1000 mm), ideal für die Bearbeitung von Formen und Präzisionsteilen.

◦ Portalfräsmaschinen‑Bettkomponenten: Die Führungsbahn besteht aus QT500‑7‑Material, mit einer Bettspannweite von 3000–8000 mm und ausgestattet mit doppelten rechteckigen Führungsbahnen, Tragfähigkeit bis 80 Tonnen, geeignet für die Bearbeitung großer Werkstücke (z. B. Flansche für Windkraftanlagen).

Kernzusammensetzung des Systems



Komponentenkategorie	Kernparameter und Konfiguration (verbesserte Synergieeigenschaften)
Gussmaschinenbett aus Gusseisen	Material: Grauguss HT300–HT400; Abmessungen: Länge 1500–6000 mm, Breite 800–3000 mm, Dicke 200–1000 mm; Präzision: Ebenheit ≤ 0,005 mm/1000 mm, Rechtwinkligkeit zur Führungsbahn ≤ 0,002 mm/1000 mm; Aufbau: Kastenkonstruktion plus Kreuz-/Gitterrippen, mit integrierten Kühlwasserkanälen, Späneabfuhrkanälen und Gratskalenrillen
Werkzeugmaschinen-Führungsschienen (integriert / unabhängig)	Material: HT350 – HT400 (integriert), QT500 – 7 (unabhängig); Typ: rechteckig / V-förmig / Schwalbenschwanz; Präzision: Geradheit ≤ 0,003 mm/1000 mm, Oberflächenrauheit Ra ≤ 1,6 μm (Ra ≤ 0,8 μm nach dem Härten); Leistung: Härte nach dem Härten 50 – 55 HRC, verschleißfeste Lebensdauer ≥ 200.000 Bewegungen
Grundbaugruppen	Material: HT300 (konventionell), QT500 – 7 (schwer belastbar); Typ: Einstellpolster‑Ausführung / Stoßdämpfungsausführung / Einbauschiene; Präzision: Nivelliergenauigkeit ± 0,001 mm/m, Positionierfehler gegenüber dem Maschinenbett ≤ 0,005 mm; Tragfähigkeit: 10 – 80 Tonnen (pro Satz), ausgestattet mit Einstellschrauben, Stoßdämpfungspolstern sowie Führungsschienen‑Staubabdeckung‑Montage‑Nuten
Zusatzzubehör	Automatische Schmierpumpe (zeitgesteuerte Ölzufuhr, Durchflussrate 0,1 – 1 l/min); Führungsschienen‑Staubabdeckung (Balg‑Typ / Stahlplatten‑Typ, angepasst an den Führungsschienenhub); Laserinterferometer‑Kalibrierziel (Genauigkeit ± 0,0005 mm); Temperatursensor (Genauigkeit ± 0,1 °C, angepasst zur thermischen Kompensation)

Typische Branchenanwendungsbeispiele

1. Komponenten für das Bett eines Vertikalbearbeitungszentrums: Verwendet von einer Werkzeugmaschinenfabrik für Vertikalbearbeitungszentren des Typs 850 —— Verwendung eines HT400‑Betts (2000 × 1500 × 800 mm) plus integrierten V‑förmigen Führungsschienen (Geradheit ≤ 0,003 mm/1000 mm), ausgestattet mit einer stoßdämpfenden Grundplatte. Bei der Bearbeitung von Aluminiumlegierungsgüssen wird die Oberflächenrauheit von Ra 1,2 μm auf Ra 0,6 μm reduziert, die Toleranz der Gussteile von ± 0,008 mm auf ± 0,003 mm verringert, die Qualifikationsquote um 35% erhöht und die wartungsfreie Laufzeit der Führungsschienen von 6 Monaten auf 18 Monate verlängert.
2. Komponenten für das Bett einer 6 m langen CNC-Drehmaschine: Verwendet von einem Unternehmen der Schwerindustrie für φ2000 mm schwere CNC‑Drehmaschinen —— Verwendung eines HT350‑Betts (6000 × 3000 × 800 mm) plus QT500 – 7 rechteckigen Führungsschienen (Härte nach dem Härten 52 HRC), fixiert mit einer eingebetteten Grundplatte. Unter Belastung eines 50‑tönigen Werkstücks beträgt die Bettverformung ≤ 0,003 mm/m. Der Rundheitsfehler bei der Bearbeitung von Windkraftspindeln (φ1800 mm) wird von ± 0,015 mm auf ± 0,005 mm reduziert, und die Präzisions‑Erhaltungsfrist der Werkzeugmaschine wird von 1 Jahr auf 3 Jahre verlängert.
3. Komponenten für das Bett einer Präzisionsschleifmaschine: Verwendet von einer Präzisionsgerätefabrik für zylindrische Schleifmaschinen —— Verwendung eines HT350‑Betts (1500 × 1000 × 600 mm) plus Schwalbenschwanz‑Führungsschienen (Bewegungsgenauigkeit ≤ 0,002 mm/1000 mm), ausgestattet mit einer stoßdämpfenden Grundplatte (Stoßdämpfungseffizienz 85%). Bei der Bearbeitung von Lagerinnenringen (φ50 – 100 mm) wird der Rundheitsfehler von ± 0,003 mm auf ± 0,001 mm reduziert, wodurch die Präzisionsanforderungen für Luftfahrt‑Lager erfüllt werden und die Nachbearbeitungsquote von 8% auf 1% sinkt.

Kernwettbewerbsvorteile

• Hohe synergistische Präzision: Das Bett und die Führungsschienen sind integral gegossen (oder präzise aneinander angepasst), wodurch Präzisionsabweichungen durch Fugen zwischen einzelnen Teilen vermieden werden. Die Rechtwinkligkeit zwischen Führungsschiene und Bett beträgt ≤ 0,002 mm/1000 mm, was deutlich besser ist als bei der “Bett + gekauften Führungsschiene”-Verbindung (Abweichung ≥ 0,008 mm/1000 mm) und gewährleistet eine stabile Bewegungspräzision der Werkzeugmaschine.
• Ausgewogenes Verhältnis zwischen Steifigkeit und Verschleißfestigkeit: Das HT300 – HT400‑Bett sorgt für Steifigkeit und Stoßdämpfung, während die QT500 – 7‑Führungsschienen die Verschleißfestigkeit und Stoßfestigkeit erhöhen. In Kombination mit einer Härtebehandlung wird die Lebensdauer der Führungsschienen verdoppelt und der Widerspruch traditioneller Komponenten gelöst, die entweder über ausreichende Steifigkeit aber leichtem Verschleiß oder über Verschleißfestigkeit aber schlechter Stoßdämpfung verfügen.
• Flexible Bodenanpassung: Die Grundplatte ermöglicht drei Montagemethoden: Nivellierung, Stoßdämpfung und Einbetonierung. Sie stellt geringe Anforderungen an die Bodenfestigkeit (C25‑Beton genügt) und verkürzt den Installationszyklus um 40% im Vergleich zu herkömmlichen Komponenten. Eine aufwändige Bodenumgestaltung ist nicht erforderlich, wodurch die Kosten für die Ausrüstungseinsatzplanung gesenkt werden.
• Deutliche Kosteneffizienz: Die integrierte Fertigung reduziert Montageprozesse, wodurch die Kosten um 20% niedriger liegen als bei der Kombination “Bett + unabhängige Führungsschiene + gekaufte Grundplatte”. Die Wartung ist einfach, und die Führungsschienen benötigen lediglich regelmäßige Schmierung. Die jährlichen Wartungskosten betragen weniger als ein Drittel derjenigen von geschweißten Strukturkomponenten, und die Gesamtkosten über den Lebenszyklus sind um 40% niedriger.
• Hohe Anpassungsfähigkeit an kundenspezifische Anforderungen: Unterstützt die individuelle Anpassung der Tischgröße (1500 – 6000 mm), des Führungsschienen-Typs (rechteckig / V-förmig / Schwalbenschwanz) sowie der Montageart des Grundgestells. Die Struktur kann entsprechend dem jeweiligen Werkzeugmaschinenmodell optimiert werden (z. B. bei Drehmaschinen mit FANUC-Steuerung oder Bearbeitungszentren mit SIEMENS-Steuerung), wodurch sie sich anpasst
